Этих динозавров теперь можно встретить лишь на картинках. Всё сгорело или раздавлено немецкими танками летом и осенью 1941-го.

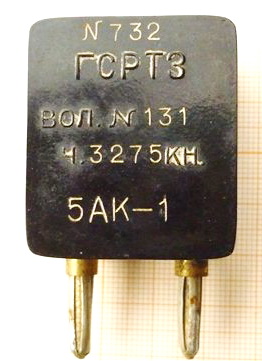

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. 5ak10
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eo_5i10

Завод 197 - это знаменитый Горьковский НИТЕЛ им. Ленина. После войны он выпускал первые советские РЛС.
ГРТЗ - это Горьковский радиотелефонный завод им. Ленина. Тот же самый завод, только одно из довоенных его наименований.

Что там за цифири?

Вероятно, кое-кто уже знает, что со времён Фёдора Лбова и М. А. Бонч-Бруевича в России и СССР все правильные инженеры и академики ориентировались в эфире по радиоволнам. Понятие "частота" признавалось вредным, буржуазным, пользоваться им разрешали лишь в вузах, а вот все шкалы радиоаппаратуры должны были градуироваться в волнах. Поэтому и все КПЕ для настройки этих совковых девайсов делали прямоволновыми, со специальной формой пластин. Чтобы на шкалах деления значений волн выглядели максимально равномерно расположенными.
Конденсаторы для технических настроек контуров аппаратуры НКВД милостиво разрешал исполнять прямоемкостными (так было проще заводам).

Но вот в военном ведомстве тогдашний рабоче-крестьянский маршал Пересыпкин этому воспротивился. А если враги захватят радиста РККА с кварцами и рацией, где и на кварцах, и на шкалах есть отметки используемых волн? Это же провал!

Поэтому вышел приказ бодрого маршала: все применяемые диапазоны волн связи РККА зашифровать в трехзначные коды. Выдать каждому радисту таблицы перевода волн в коды и наоборот. При угрозе захвата в плен - проглотить и разжевать.
Приказ был смешной, так как разведкам стран противников понадобилось немного времени, чтобы получить из штаба связи РККА эти самые таблицы.
Хуже пришлось отечественным радистам, так как при назначении волны (как сейчас - частоты, это же взаимно обратные понятия), радист уже знал условия прохождения волн, оптимальное время работы для каждого расстояния и т. д. А тут добавлялся гемор.
А при катастрофе 41-го добавилось еще больше гемора:
Некоторые рации, как 13-Р, заводы стали выпускать из того, что было в закромах Родины: а были в основном старые, отобранные у населения вещательные приёмники Н-1. Вот из них и стали делать рации для фронта. Но рация - всё-таки серьёзное дело, как быть с градуировкой шкал?
Проектировать шкалы долго и муторно. Фронт ждать не мог. Поэтому конструктора поступили просто: взяли задел из авиационных полукомпасов, где были уже готовые нашкальники с делениями 0-360 градусов, откусили нужное и стали использовать их для индикации угла поворота КПЕ.
Но поскольку эти градусы не были никак не связаны ни с волнами, ни с секретными кодами волн от Пересыпкина, на переднюю панель такой рации приходилось привинчивать дополнительную таблицу перевода градусов в шифрованные волны. Таким образом, чтобы установить волну 42,5 м, радист должен был найти по ещё несжёванной таблице кодовое число 225, а затем, руководствуясь ещё одной таблицей на передней панели, установить КПЕ по значению угла градуировки.

Чем закончился этот маразм? Когда потери войск и радистов РККА стали очень ощутимыми, пришёл приказ перейти на килогерцы и их не секретить.
Секретить надо было назначенные частоты для связи.




Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eo_aa10

Этот логотип был почти на каждом кварце послевоенных лет. Рязанский радиозавод.


Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eoa_e_10


Радиостанции 10РТ и кварцы для них выпускались на Омском заводе им. Козицкого.

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. I_10o10

Кварцы для радиостанций 10РТ. Они занимают особое место в военной кварцевой семье, так как придуманы умнейшим конструктором-евреем Омского завода Козицкого И. А. Народицким.
Каждый корпус, помимо кварцевой пластины, содержит ещё и два маленьких конденсатора. Они нужны для автоматической настройки контуров радиостанции на основной или запасной каналы.

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Krasno10

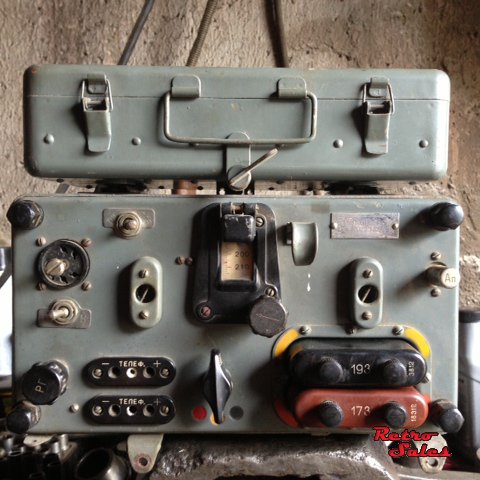

На фото видно, как в две кварцевые панельки передатчика вставлены два таких резонатора. Этим достигается возможность работы радиостанции на двух кварцевых каналах (два кварца: на основной и запасной каналы), а также в режиме плавного поиска.

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eoa_e_10

Гениальное и очень компактное решение!

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Oeae_a10
Вот ещё редкий корпус справа, рядом с резонатором М2 (HC-18/U). Этикетка явно военно-советская.

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Aae_ft10
Вот ещё редкий послевоенный кварц 1953 года, но из того же конструктива, копировавшего FT-243.

Кварцы специальной разведывательной рации НКВД "Северок":
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Img_1910
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Img_1911
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. 4967_o10
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. 4967_i10
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eo_yee10
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eo_yee11
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eoa_ye10
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eoa_ye11
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. V100fp10

На наших кварцах идиоты-маршалы приказывали указывать лишь номер волны, но радисты всегда выцарапывали рядом частоту, раскрывая врагу секрет краснозвёздного Полишинеля. К концу войны эту дебильно-секретную ахинею маршала Пересыпкина насчёт номеров волн отменили и стали указывать везде только частоты в килогерцах. Но сколько из-за этой дури погибло людей!!!
После войны на тех же кварцах стали указывать частоту в килогерцах.
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Yeeea_13
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz11
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz12
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz13
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz14
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz15
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz16
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz17
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz18
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Yeeea_11
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Yeeea_12
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Oddzaa10

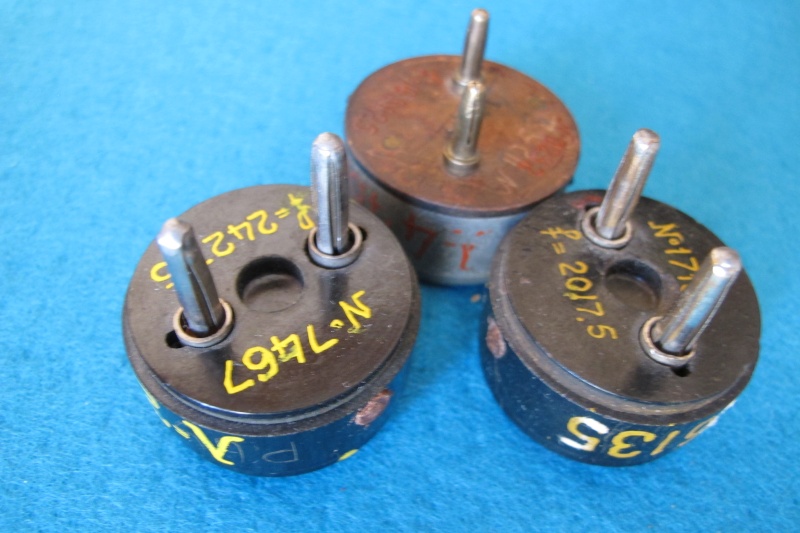

Вакуумированные резонаторы военных лет.

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz24
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz25
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Quartz26

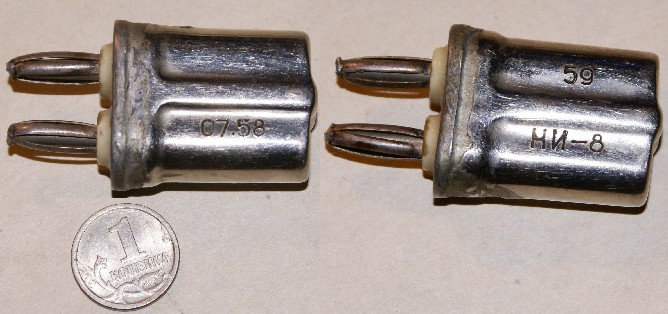

Интересный советский достаточно высокочастотный кварц. База штырьков такая же, как и у пластмассовых кварцев П1. Однако, имеется металлический экран.
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Ei_4_510
Ещё один цилиндрический кварц на 4.5 МГц в экране. Выводы под пайку.

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eea23_10
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eea23_11
Очень редкий и необычный гармониковый ВЧ резонатор на 23,833 МГц в экранировке и с теплоотводом.
Никогда таких не встречал!

Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Eo_oo110
Широко распространённые резонаторы из армейских возбудителей к мощным передатчикам (ВД-43, 54, 11 и др.).
Довоенные и военные кварцы радиостанций РККА, послевоенная кварцевая экзотика МПСС. Oo-1110
Как правило, на невысокие частоты (единицы мегагерц), наверху есть гнездо с резьбой для ввинчивания ключа - извлекать и вставлять резонатор.
