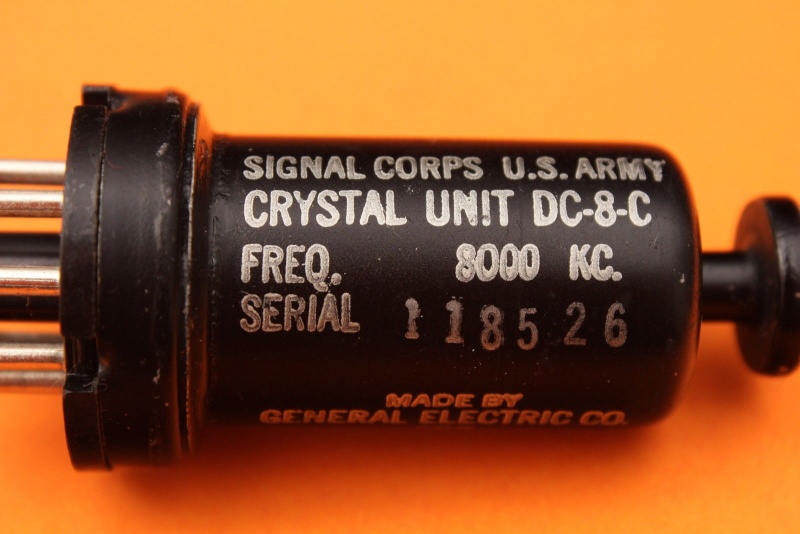

Такие резонаторы пришли к нам из США.

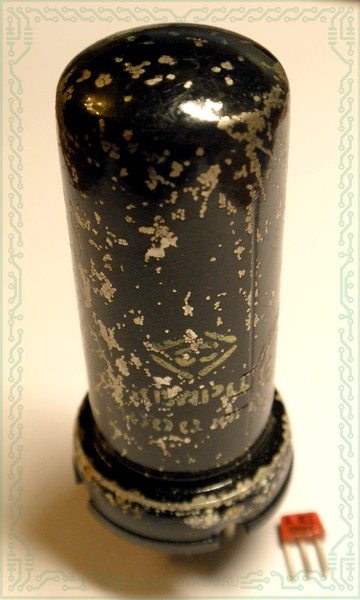

Например, они использовались в гетеродинных волномерах BC-221 (наша версия 526У) и некоторых других устройствах:

Калибровочные кварцы в корпусах октальных ламп. _57_210

Калибровочные кварцы в корпусах октальных ламп. _57_110

Калибровочные кварцы в корпусах октальных ламп. Aeaauz10

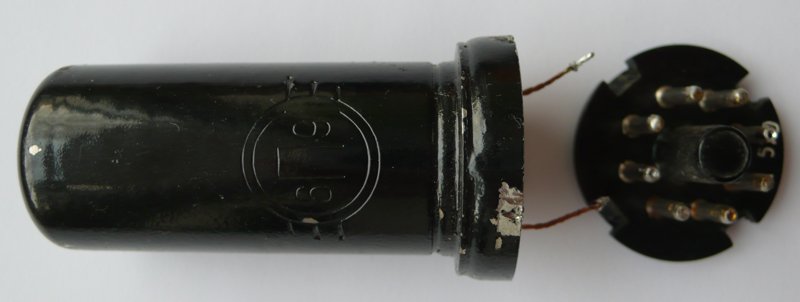

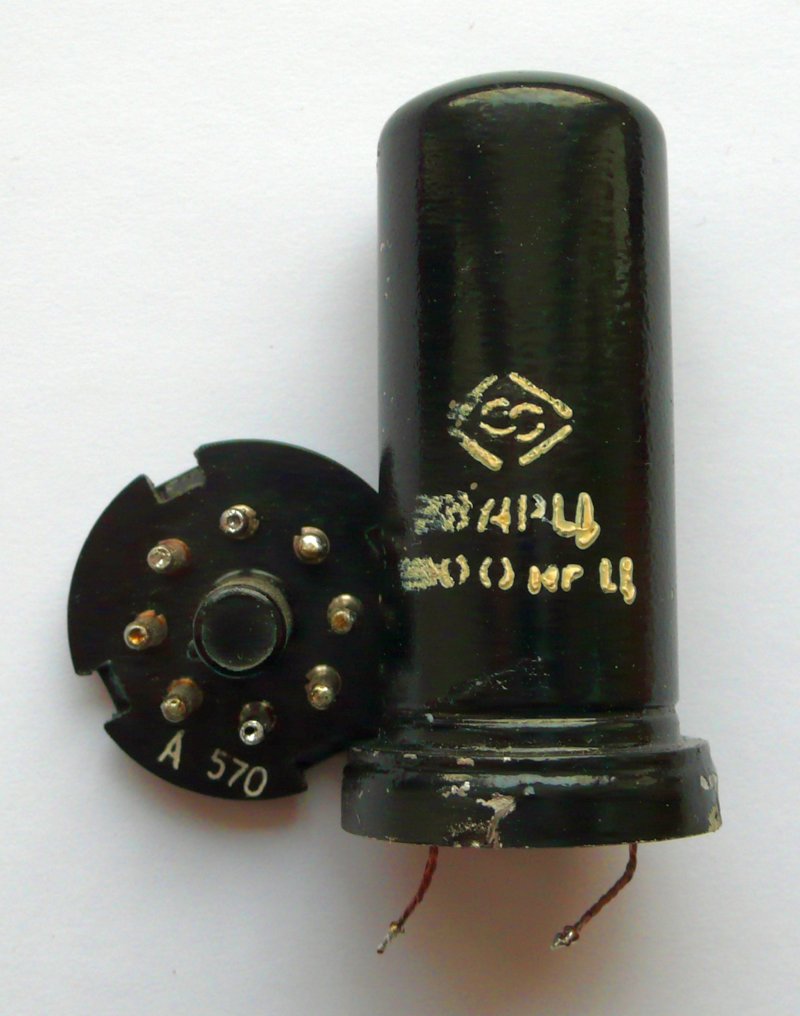

Вот, нижний кварц на частоту 1 МГц в корпусе лампы 6П9 как раз и работал в волномере 526У.

Калибровочные кварцы в корпусах октальных ламп. 60c95c10
Калибровочные кварцы в корпусах октальных ламп. O_aedi10

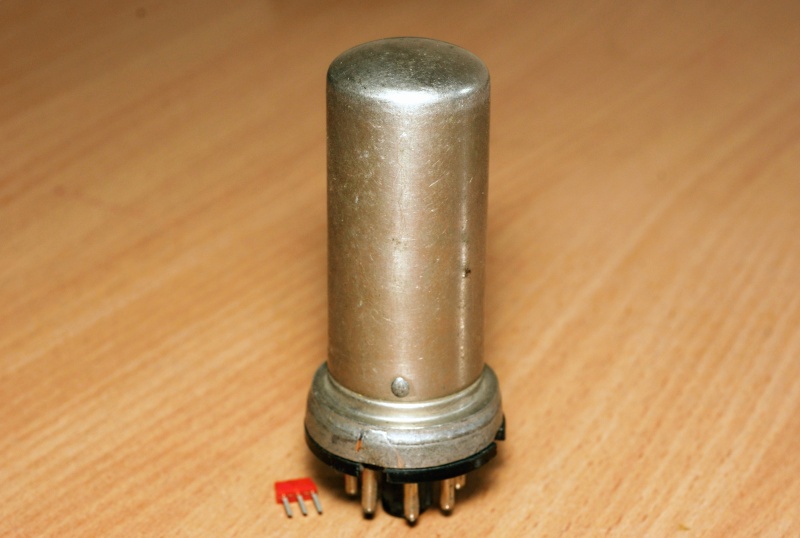

А вот редкий белый кварц отечественного производства:

Калибровочные кварцы в корпусах октальных ламп. 69-ea10
Калибровочные кварцы в корпусах октальных ламп. 69_e10
Калибровочные кварцы в корпусах октальных ламп. 69_10
Калибровочные кварцы в корпусах октальных ламп. 69-aaa10

Калибровочные кварцы в корпусах октальных ламп. 221fro10
Передняя панель американского волномера BC-221, прибор в деревянном корпусе из комплекта радиостанции SCR-399.
Калибровочные кварцы в корпусах октальных ламп. Bc_22110
Внутреннее устройство американского волномера. Виден установленный горизонтально кварц.
Калибровочные кварцы в корпусах октальных ламп. 526_10
Вот отечественный гетеродинный волномер, в котором применялся подобный кварц.

Калибровочные кварцы в корпусах октальных ламп. 69_wf10

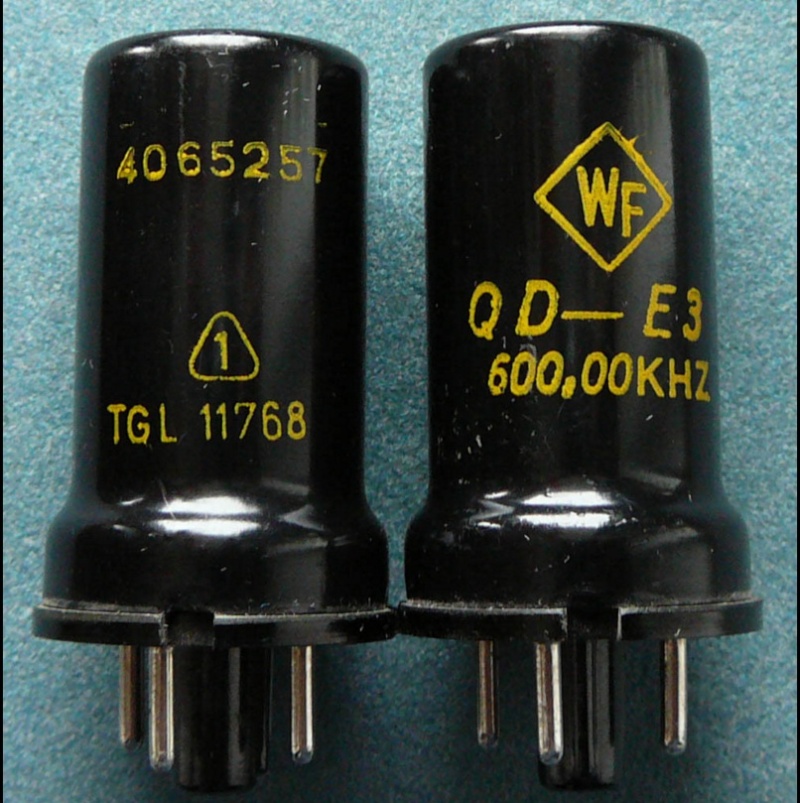

Более поздние европейские кварцы.
