Кварцы СССР в пластмассовых корпусах
Кварцы в цилиндрических пластмассовых корпусах из термореактивного карболита появились перед войной и в войну получили развитие.
![Кварцы СССР в пластмассовых корпусах Aedi_111](https://i.servimg.com/u/f68/12/84/80/54/aedi_111.jpg)
Изготавливали их в основном на Омском заводе им. Козицкого (п/я А-1390):
![Кварцы СССР в пластмассовых корпусах I_eaae10](https://i.servimg.com/u/f68/12/84/80/54/i_eaae10.jpg)
![Кварцы СССР в пластмассовых корпусах Ie_a13](https://i.servimg.com/u/f97/12/84/80/54/ie_a13.jpg)
и на Рязанском радиозаводе:
![Кварцы СССР в пластмассовых корпусах Oeza_o10](https://i.servimg.com/u/f68/12/84/80/54/oeza_o10.jpg)
![Кварцы СССР в пластмассовых корпусах Oeza_a10](https://i.servimg.com/u/f21/12/84/80/54/oeza_a10.jpg)
![Кварцы СССР в пластмассовых корпусах 1_500_10](https://i.servimg.com/u/f97/12/84/80/54/1_500_10.jpg)
На этом фото калибровочный кварц 500 кГц.
![Кварцы СССР в пластмассовых корпусах Zae_ii10](https://i.servimg.com/u/f21/12/84/80/54/zae_ii10.jpg)

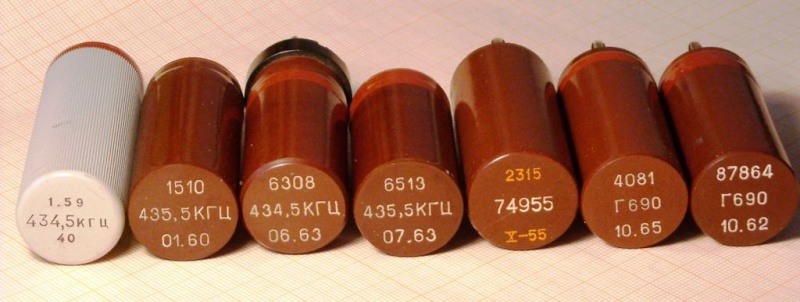

В группе кварцев цилиндрической формы заметны три конструктивных вида:
белые кварцы с рифлёной образующей, которые выпускались в небольших количествах, как калибровочные или опорные в стойках дальней проводной связи, они имели тонкий металлический кожух из рифлёного дюраля для экранировки, ввиду своего предназначения; далее - кварцы с контактами в виде обычных заточенных на конус на концах штырьков (радиолюбителям они знакомы по кварцам из радиостанции "Урожай"); и, наконец, кварцы американского дизайна с подпружиненными штырьками "бананового" типа. В небольших количествах, видимо, по спецзаказу, выпускался и ещё один, редкий тип - с очень короткими штырьковыми выводами под пайку. Они могли иметь различный диаметр в зависимости от размера кристалла. На торец крышки наносились шифры применения, а иногда и сама частота в килогерцах. Карболитовые кварцы, как правило, внешней экранировки не имели.
![Кварцы СССР в пластмассовых корпусах Image210](https://i.servimg.com/u/f21/12/84/80/54/image210.jpg)
Внутреннее устройство калибровочного кварца 500 кГц. Поскольку колпак герметизировался чем-то типа эпоксидного герметика,
открыть такой кварц можно было лишь после полного удаления слоя герметика, а это было довольно сложно, и иногда колпак получал трещины или вообще разваливался.
![Кварцы СССР в пластмассовых корпусах Image310](https://i.servimg.com/u/f21/12/84/80/54/image310.jpg)

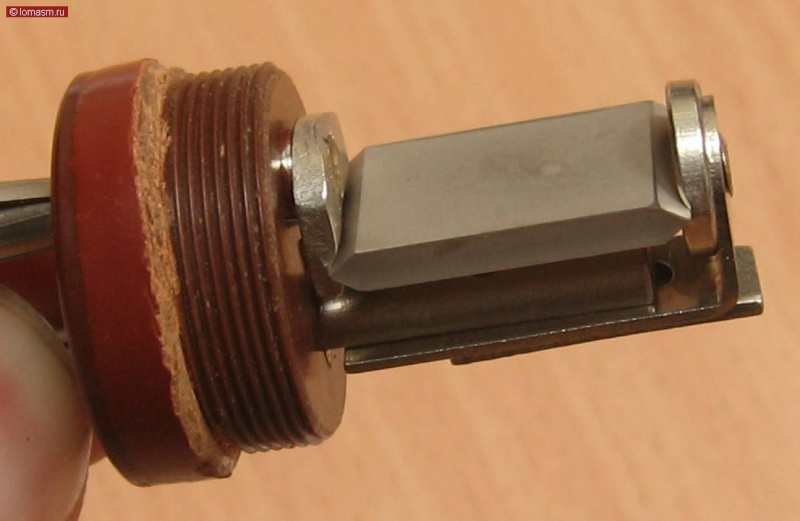

На фото заметна толщина кварцевой пластины, свидетельствующая о её добротности и низкой частоте.
![Кварцы СССР в пластмассовых корпусах _eoa10](https://i.servimg.com/u/f21/12/84/80/54/_eoa10.jpg)
![Кварцы СССР в пластмассовых корпусах Eo_1_o10](https://i.servimg.com/u/f21/12/84/80/54/eo_1_o10.jpg)
А это гетеродинный НЧ кварц; скорее всего, он работал в опорном генераторе какой-нибудь проводной аппаратуры дальней связи.
На фото внутреннего устройства кварца похожего типа виден массивный кварцевый брусок.
![Кварцы СССР в пластмассовых корпусах Eazae_10](https://i.servimg.com/u/f21/12/84/80/54/eazae_10.jpg)

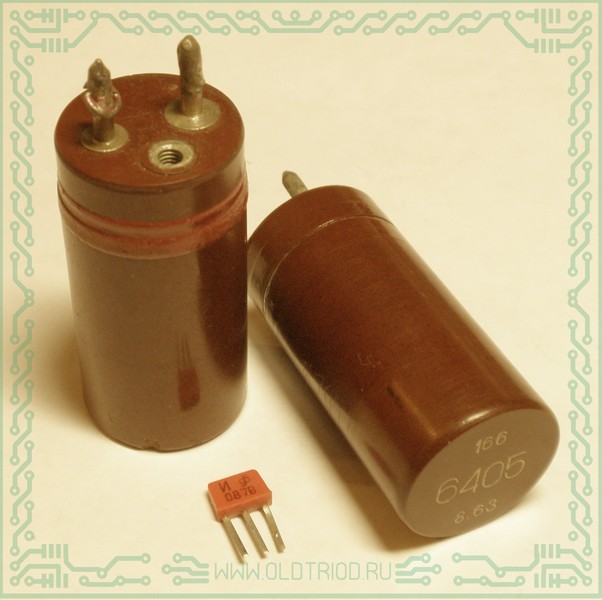

Вот кварцы с жесткими штырьками. Такие же применялись в радиостанции "Урожай".
![Кварцы СССР в пластмассовых корпусах Eoa_111](https://i.servimg.com/u/f21/12/84/80/54/eoa_111.jpg)
![Кварцы СССР в пластмассовых корпусах 1_du_e10](https://i.servimg.com/u/f68/12/84/80/54/1_du_e10.jpg)

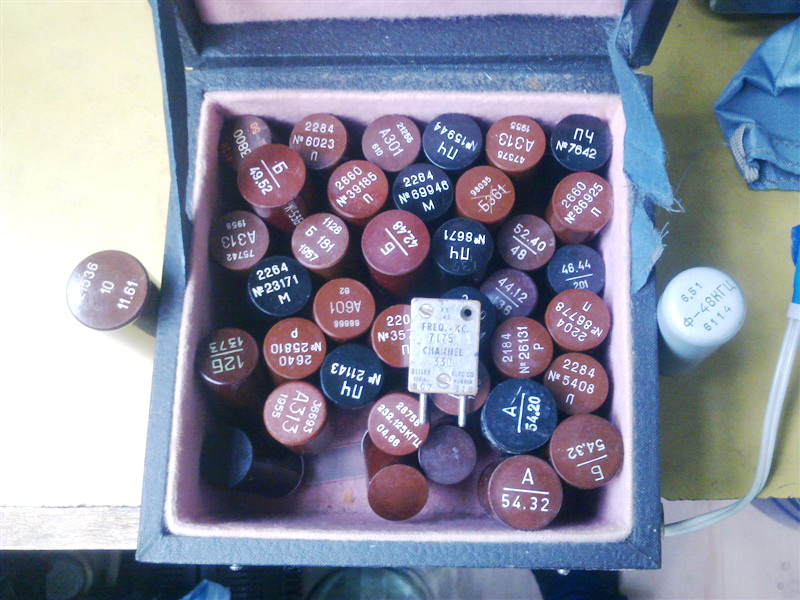

А вот кварцы с т. н. "банановыми" штырьками по образцу американских. Их выпускалось большинство.
Они широко применялись в морских и речных УКВ р/станциях Р-609 "Акация", она же - РСИУ-3М у авиаторов, в приёмниках Р-250, Р-670 и др. выпуска 50-х годов.
![Кварцы СССР в пластмассовых корпусах Ioae_o10](https://i.servimg.com/u/f68/12/84/80/54/ioae_o10.jpg)
Кварцы с буквами А и Б - от Р-609 "Акации".
![Кварцы СССР в пластмассовых корпусах 1_eo11](https://i.servimg.com/u/f21/12/84/80/54/1_eo11.jpg)

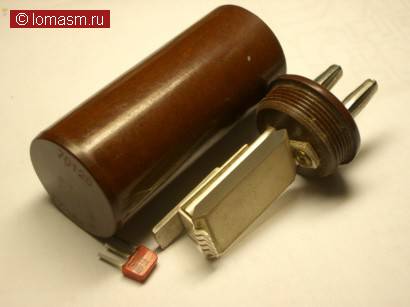

Внутреннее устройство кварца П1.

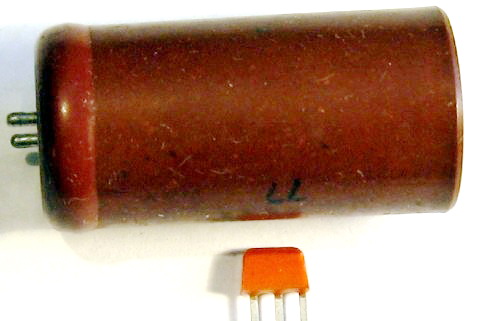

![Кварцы СССР в пластмассовых корпусах 1_10](https://i.servimg.com/u/f68/12/84/80/54/1_10.jpg)
![Кварцы СССР в пластмассовых корпусах 1_706010](https://i.servimg.com/u/f68/12/84/80/54/1_706010.jpg)
А вот как выглядел кварц с короткими выводами под пайку.
![Кварцы СССР в пластмассовых корпусах Oduze_10](https://i.servimg.com/u/f68/12/84/80/54/oduze_10.jpg)
Вот кварц с такими выводами под пайку для радиостанции Р-108, изготовленный в Душанбе (НИИ "Фонон").
![Кварцы СССР в пластмассовых корпусах Aiaae_11](https://i.servimg.com/u/f68/12/84/80/54/aiaae_11.jpg)
Кварцы от первого гетеродина приёмника Р-250 или АС-1. Нарядная двухцветная маркировка.
Для приёмника Р-250М уже перейдут потом на одноцветную.
![Кварцы СССР в пластмассовых корпусах Eo_eda10](https://i.servimg.com/u/f68/12/84/80/54/eo_eda10.jpg)
![Кварцы СССР в пластмассовых корпусах Edae_a10](https://i.servimg.com/u/f68/12/84/80/54/edae_a10.jpg)
Это цилиндрические кварцы довоенного дизайна. Они имели два штырька с разносом 19 мм - как у сетевой вилки.
![Кварцы СССР в пластмассовых корпусах I_a10](https://i.servimg.com/u/f68/12/84/80/54/i_a10.jpg)
![Кварцы СССР в пластмассовых корпусах I_110](https://i.servimg.com/u/f68/12/84/80/54/i_110.jpg)
Вот логотипы Омского завода им. Козицкого. Военный и послевоенный.
![Кварцы СССР в пластмассовых корпусах 1_a10](https://i.servimg.com/u/f68/12/84/80/54/1_a10.jpg)
А вот кварц П1 настоящего завода Козицкого в Ленинграде. Сейчас редкость, так как завод очень давно перешёл на вакуумники.
![Кварцы СССР в пластмассовых корпусах Oeazia11](https://i.servimg.com/u/f68/12/84/80/54/oeazia11.jpg)
Резонатор "Василёк". Пока неизвестно, от чего. Р-409?
![Кварцы СССР в пластмассовых корпусах Ieea_210](https://i.servimg.com/u/f68/12/84/80/54/ieea_210.jpg)
Кварцы из приёмника Р-674 "Берилл-2" Блок "Г". Использовался на радиоцентрах и крейсерах. Огромная стойка.
![Кварцы СССР в пластмассовых корпусах O-15410](https://i.servimg.com/u/f68/12/84/80/54/o-15410.jpg)
Кварцы фильтров 2ПЧ 128 кГц от приёмников ОНИИП "Амур-2" и Р-154-2М. Фильтры были замечательные!
![Кварцы СССР в пластмассовых корпусах O309-110](https://i.servimg.com/u/f68/12/84/80/54/o309-110.jpg)
![Кварцы СССР в пластмассовых корпусах O309-210](https://i.servimg.com/u/f68/12/84/80/54/o309-210.jpg)
![Кварцы СССР в пластмассовых корпусах O309-310](https://i.servimg.com/u/f68/12/84/80/54/o309-310.jpg)

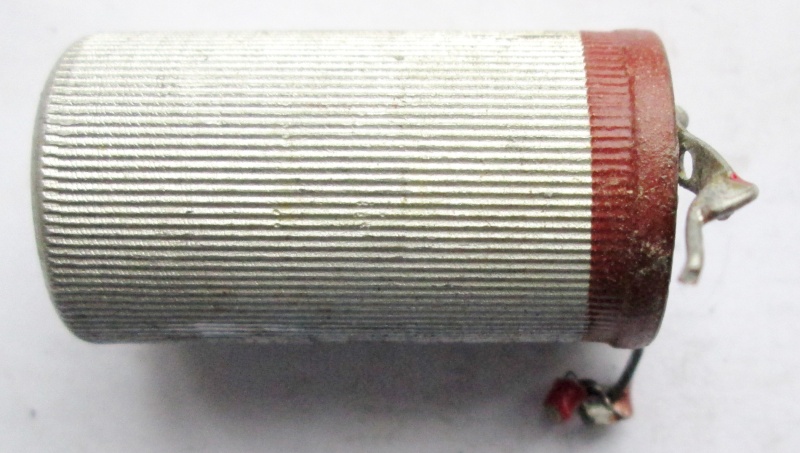

Кварцы рязанского завода для фильтра ПЧ 465 кГц с переменной полосой пропускания приёмника Р-309 ("Ячмень").
![Кварцы СССР в пластмассовых корпусах Ia_19510](https://i.servimg.com/u/f68/12/84/80/54/ia_19510.jpg)
![Кварцы СССР в пластмассовых корпусах Ia_19511](https://i.servimg.com/u/f68/12/84/80/54/ia_19511.jpg)
![Кварцы СССР в пластмассовых корпусах Ia_19512](https://i.servimg.com/u/f68/12/84/80/54/ia_19512.jpg)
![Кварцы СССР в пластмассовых корпусах Ia_19513](https://i.servimg.com/u/f68/12/84/80/54/ia_19513.jpg)

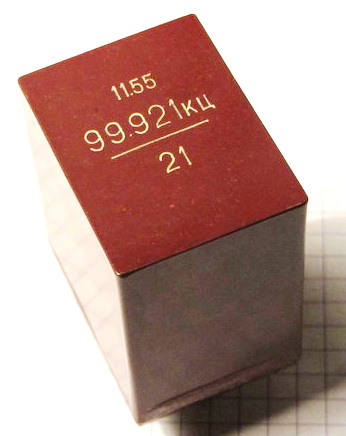

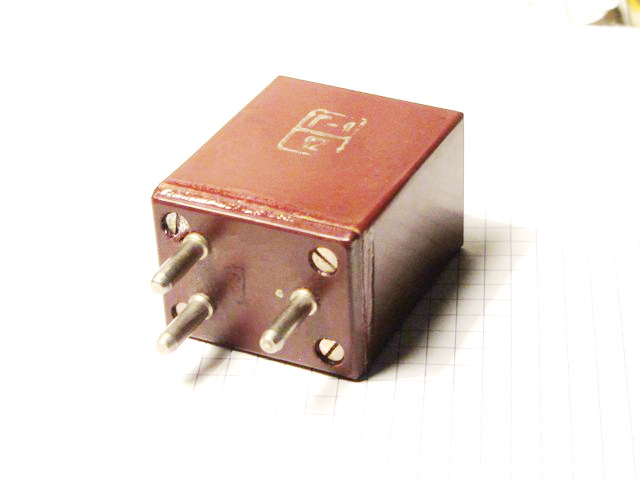

Вот очень интересный НЧ авиационный кварц.
![Кварцы СССР в пластмассовых корпусах Eo_o3_10](https://i.servimg.com/u/f68/12/84/80/54/eo_o3_10.jpg)
![Кварцы СССР в пластмассовых корпусах Eo_o310](https://i.servimg.com/u/f68/12/84/80/54/eo_o310.jpg)
Кварц ГП-3. Его тайна покрыта мраком.
![Кварцы СССР в пластмассовых корпусах Quartz19](https://i.servimg.com/u/f68/12/84/80/54/quartz19.jpg)
Ещё один похожий кварц. Могут ли буквы "КП" расшифровываться как "коммунистическая партия"?
Тогда должен быть и ещё один похожий кварц с буквами "СС". Вместе они дадут резонанс!
![Кварцы СССР в пластмассовых корпусах Oaiiza10](https://i.servimg.com/u/f86/12/84/80/54/oaiiza10.jpg)

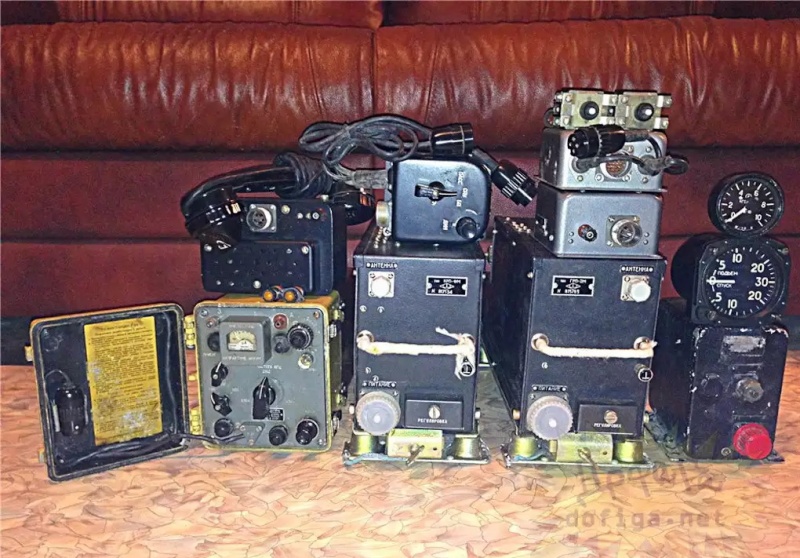

Ага, вот глиссадные и курсовые приёмники, где они стояли.
![Кварцы СССР в пластмассовых корпусах Aedi_111](https://i.servimg.com/u/f68/12/84/80/54/aedi_111.jpg)
Изготавливали их в основном на Омском заводе им. Козицкого (п/я А-1390):
![Кварцы СССР в пластмассовых корпусах I_eaae10](https://i.servimg.com/u/f68/12/84/80/54/i_eaae10.jpg)
![Кварцы СССР в пластмассовых корпусах Ie_a13](https://i.servimg.com/u/f97/12/84/80/54/ie_a13.jpg)
и на Рязанском радиозаводе:
![Кварцы СССР в пластмассовых корпусах Oeza_o10](https://i.servimg.com/u/f68/12/84/80/54/oeza_o10.jpg)
![Кварцы СССР в пластмассовых корпусах Oeza_a10](https://i.servimg.com/u/f21/12/84/80/54/oeza_a10.jpg)
![Кварцы СССР в пластмассовых корпусах 1_500_10](https://i.servimg.com/u/f97/12/84/80/54/1_500_10.jpg)
На этом фото калибровочный кварц 500 кГц.
![Кварцы СССР в пластмассовых корпусах Zae_ii10](https://i.servimg.com/u/f21/12/84/80/54/zae_ii10.jpg)
В группе кварцев цилиндрической формы заметны три конструктивных вида:
белые кварцы с рифлёной образующей, которые выпускались в небольших количествах, как калибровочные или опорные в стойках дальней проводной связи, они имели тонкий металлический кожух из рифлёного дюраля для экранировки, ввиду своего предназначения; далее - кварцы с контактами в виде обычных заточенных на конус на концах штырьков (радиолюбителям они знакомы по кварцам из радиостанции "Урожай"); и, наконец, кварцы американского дизайна с подпружиненными штырьками "бананового" типа. В небольших количествах, видимо, по спецзаказу, выпускался и ещё один, редкий тип - с очень короткими штырьковыми выводами под пайку. Они могли иметь различный диаметр в зависимости от размера кристалла. На торец крышки наносились шифры применения, а иногда и сама частота в килогерцах. Карболитовые кварцы, как правило, внешней экранировки не имели.
![Кварцы СССР в пластмассовых корпусах Image210](https://i.servimg.com/u/f21/12/84/80/54/image210.jpg)
Внутреннее устройство калибровочного кварца 500 кГц. Поскольку колпак герметизировался чем-то типа эпоксидного герметика,
открыть такой кварц можно было лишь после полного удаления слоя герметика, а это было довольно сложно, и иногда колпак получал трещины или вообще разваливался.
![Кварцы СССР в пластмассовых корпусах Image310](https://i.servimg.com/u/f21/12/84/80/54/image310.jpg)
На фото заметна толщина кварцевой пластины, свидетельствующая о её добротности и низкой частоте.
![Кварцы СССР в пластмассовых корпусах _eoa10](https://i.servimg.com/u/f21/12/84/80/54/_eoa10.jpg)
![Кварцы СССР в пластмассовых корпусах Eo_1_o10](https://i.servimg.com/u/f21/12/84/80/54/eo_1_o10.jpg)
А это гетеродинный НЧ кварц; скорее всего, он работал в опорном генераторе какой-нибудь проводной аппаратуры дальней связи.
На фото внутреннего устройства кварца похожего типа виден массивный кварцевый брусок.
![Кварцы СССР в пластмассовых корпусах Eazae_10](https://i.servimg.com/u/f21/12/84/80/54/eazae_10.jpg)
Вот кварцы с жесткими штырьками. Такие же применялись в радиостанции "Урожай".
![Кварцы СССР в пластмассовых корпусах Eoa_111](https://i.servimg.com/u/f21/12/84/80/54/eoa_111.jpg)
![Кварцы СССР в пластмассовых корпусах 1_du_e10](https://i.servimg.com/u/f68/12/84/80/54/1_du_e10.jpg)
А вот кварцы с т. н. "банановыми" штырьками по образцу американских. Их выпускалось большинство.
Они широко применялись в морских и речных УКВ р/станциях Р-609 "Акация", она же - РСИУ-3М у авиаторов, в приёмниках Р-250, Р-670 и др. выпуска 50-х годов.
![Кварцы СССР в пластмассовых корпусах Ioae_o10](https://i.servimg.com/u/f68/12/84/80/54/ioae_o10.jpg)
Кварцы с буквами А и Б - от Р-609 "Акации".
![Кварцы СССР в пластмассовых корпусах 1_eo11](https://i.servimg.com/u/f21/12/84/80/54/1_eo11.jpg)
Внутреннее устройство кварца П1.
![Кварцы СССР в пластмассовых корпусах 1_10](https://i.servimg.com/u/f68/12/84/80/54/1_10.jpg)
![Кварцы СССР в пластмассовых корпусах 1_706010](https://i.servimg.com/u/f68/12/84/80/54/1_706010.jpg)
А вот как выглядел кварц с короткими выводами под пайку.
![Кварцы СССР в пластмассовых корпусах Oduze_10](https://i.servimg.com/u/f68/12/84/80/54/oduze_10.jpg)
Вот кварц с такими выводами под пайку для радиостанции Р-108, изготовленный в Душанбе (НИИ "Фонон").
![Кварцы СССР в пластмассовых корпусах Aiaae_11](https://i.servimg.com/u/f68/12/84/80/54/aiaae_11.jpg)
Кварцы от первого гетеродина приёмника Р-250 или АС-1. Нарядная двухцветная маркировка.
Для приёмника Р-250М уже перейдут потом на одноцветную.
![Кварцы СССР в пластмассовых корпусах Eo_eda10](https://i.servimg.com/u/f68/12/84/80/54/eo_eda10.jpg)
![Кварцы СССР в пластмассовых корпусах Edae_a10](https://i.servimg.com/u/f68/12/84/80/54/edae_a10.jpg)
Это цилиндрические кварцы довоенного дизайна. Они имели два штырька с разносом 19 мм - как у сетевой вилки.
![Кварцы СССР в пластмассовых корпусах I_a10](https://i.servimg.com/u/f68/12/84/80/54/i_a10.jpg)
![Кварцы СССР в пластмассовых корпусах I_110](https://i.servimg.com/u/f68/12/84/80/54/i_110.jpg)
Вот логотипы Омского завода им. Козицкого. Военный и послевоенный.
![Кварцы СССР в пластмассовых корпусах 1_a10](https://i.servimg.com/u/f68/12/84/80/54/1_a10.jpg)
А вот кварц П1 настоящего завода Козицкого в Ленинграде. Сейчас редкость, так как завод очень давно перешёл на вакуумники.
![Кварцы СССР в пластмассовых корпусах Oeazia11](https://i.servimg.com/u/f68/12/84/80/54/oeazia11.jpg)
Резонатор "Василёк". Пока неизвестно, от чего. Р-409?
![Кварцы СССР в пластмассовых корпусах Ieea_210](https://i.servimg.com/u/f68/12/84/80/54/ieea_210.jpg)
Кварцы из приёмника Р-674 "Берилл-2" Блок "Г". Использовался на радиоцентрах и крейсерах. Огромная стойка.
![Кварцы СССР в пластмассовых корпусах O-15410](https://i.servimg.com/u/f68/12/84/80/54/o-15410.jpg)
Кварцы фильтров 2ПЧ 128 кГц от приёмников ОНИИП "Амур-2" и Р-154-2М. Фильтры были замечательные!
![Кварцы СССР в пластмассовых корпусах O309-110](https://i.servimg.com/u/f68/12/84/80/54/o309-110.jpg)
![Кварцы СССР в пластмассовых корпусах O309-210](https://i.servimg.com/u/f68/12/84/80/54/o309-210.jpg)
![Кварцы СССР в пластмассовых корпусах O309-310](https://i.servimg.com/u/f68/12/84/80/54/o309-310.jpg)
Кварцы рязанского завода для фильтра ПЧ 465 кГц с переменной полосой пропускания приёмника Р-309 ("Ячмень").
![Кварцы СССР в пластмассовых корпусах Ia_19510](https://i.servimg.com/u/f68/12/84/80/54/ia_19510.jpg)
![Кварцы СССР в пластмассовых корпусах Ia_19511](https://i.servimg.com/u/f68/12/84/80/54/ia_19511.jpg)
![Кварцы СССР в пластмассовых корпусах Ia_19512](https://i.servimg.com/u/f68/12/84/80/54/ia_19512.jpg)
![Кварцы СССР в пластмассовых корпусах Ia_19513](https://i.servimg.com/u/f68/12/84/80/54/ia_19513.jpg)
Вот очень интересный НЧ авиационный кварц.
![Кварцы СССР в пластмассовых корпусах Eo_o3_10](https://i.servimg.com/u/f68/12/84/80/54/eo_o3_10.jpg)
![Кварцы СССР в пластмассовых корпусах Eo_o310](https://i.servimg.com/u/f68/12/84/80/54/eo_o310.jpg)
Кварц ГП-3. Его тайна покрыта мраком.
![Кварцы СССР в пластмассовых корпусах Quartz19](https://i.servimg.com/u/f68/12/84/80/54/quartz19.jpg)
Ещё один похожий кварц. Могут ли буквы "КП" расшифровываться как "коммунистическая партия"?
Тогда должен быть и ещё один похожий кварц с буквами "СС". Вместе они дадут резонанс!
![Кварцы СССР в пластмассовых корпусах Oaiiza10](https://i.servimg.com/u/f86/12/84/80/54/oaiiza10.jpg)
Ага, вот глиссадные и курсовые приёмники, где они стояли.
Последний раз редактировалось: Admin (Пн Окт 17, 2016 4:12 pm), всего редактировалось 8 раз(а)
Re: Кварцы СССР в пластмассовых корпусах
Великолепный обзор!
mastertx- Сообщения : 1
Дата регистрации : 2016-02-01
кварцы в карб. корп.
Уважаемое собрание разрешите сказать, по
поводу изображённых на фото двух последних
кварцев это ГП 1-6 от старого авиационного
глиссадного приёмника ГРП -2 и КП 1-6 от
курсового приёмника фазового системы <МАТЕРИК>
КРП -Ф. Пал. Пал.
поводу изображённых на фото двух последних
кварцев это ГП 1-6 от старого авиационного
глиссадного приёмника ГРП -2 и КП 1-6 от
курсового приёмника фазового системы <МАТЕРИК>
КРП -Ф. Пал. Пал.
плюшкин- Сообщения : 2
Дата регистрации : 2016-03-22
кварцы в карб. корп.
??? В первый раз вижу, в жизни ещё так
много неизвестного. С уважением Пал. Пал.
много неизвестного. С уважением Пал. Пал.
плюшкин- Сообщения : 2
Дата регистрации : 2016-03-22
