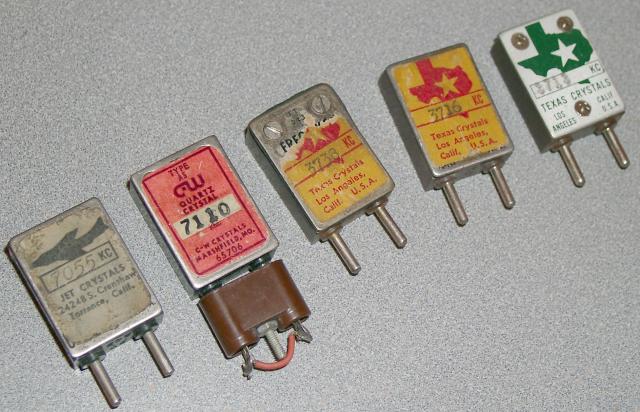

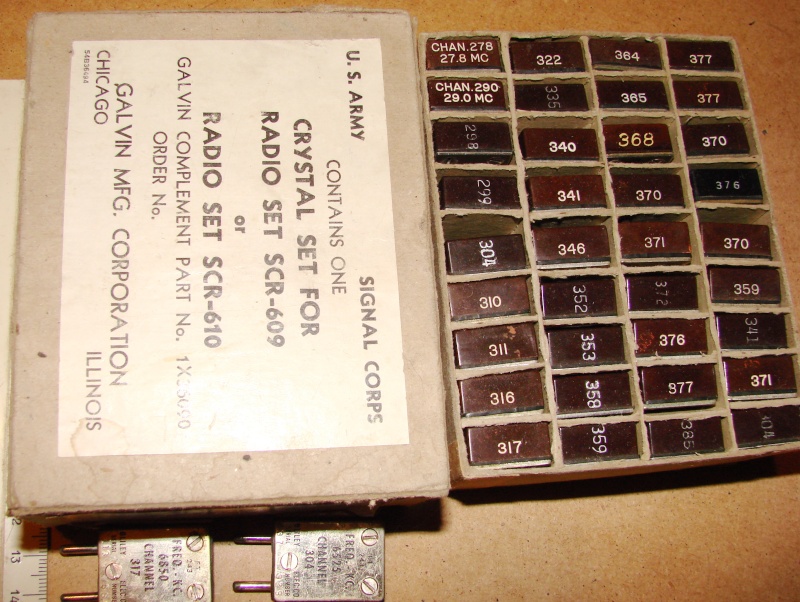

Кварцевые резонаторы в корпусах FT-243 - это предшественники HC6/U и наших корпусов Б1-Б3, немного больше размером.

http://www.af4k.com/crystal_holders.htm

Военные резонаторы союзников и Германии. Ft24310

Военные резонаторы союзников и Германии. Eoa_sc10

Военные резонаторы союзников и Германии. Eoa_sc11

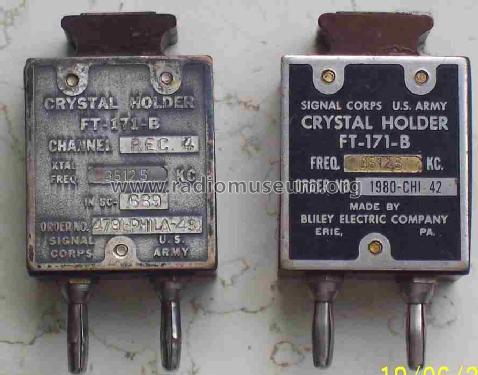

Кварцевые резонаторы в корпусах FT-171B. Это достаточно античные и весьма надёжные для военных условий кварцы.
Устройство их было примерно таким же, как и FT-243, но в полтора раза крупнее.
Внутри крепкого пластмассового корпуса находилась прямоугольная выемка, куда подходили проводники от контактных штырьков.
Кварцевая квадратная пластина зажималась между двух медных никелированных контактных электродов по самым краям и подпружинивалась.

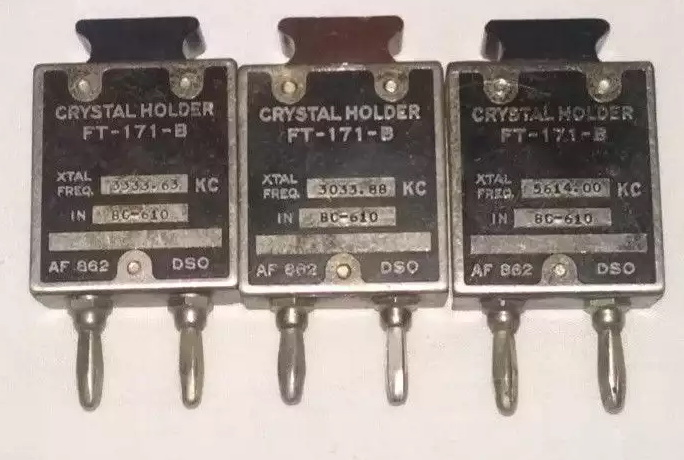

Такие резонаторы применялись в передатчике HT-4 (BC-610E) фирмы Hallicrafters, выпускался он давно, аж с 1934 года. С началом войны поставлялся по лендлизу в составе комплекта фронтовой радиостанции SCR-399.

Военные резонаторы союзников и Германии. Quartz13
Военные резонаторы союзников и Германии. Ft-17110
Военные резонаторы союзников и Германии. 18110910

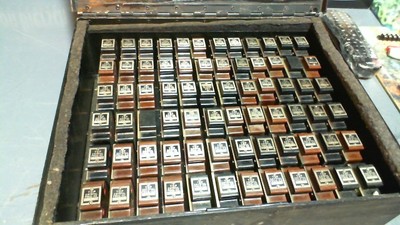

Вот ящик для хранения кварцев FT-171B в имуществе радиостанции SCR-399.
Военные резонаторы союзников и Германии. Iiza111
Военные резонаторы союзников и Германии. Iiza210

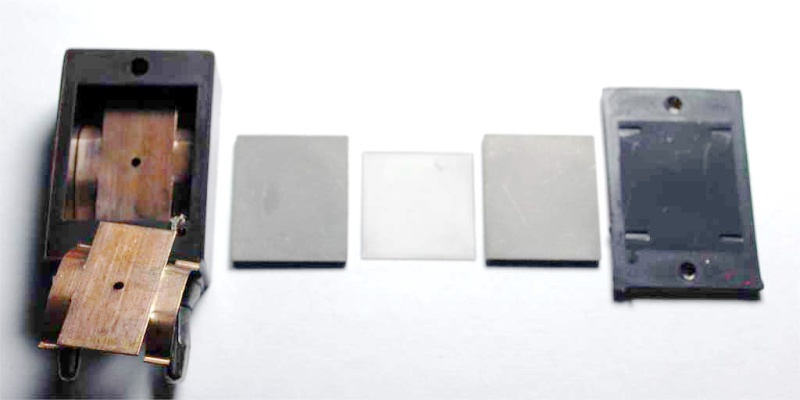

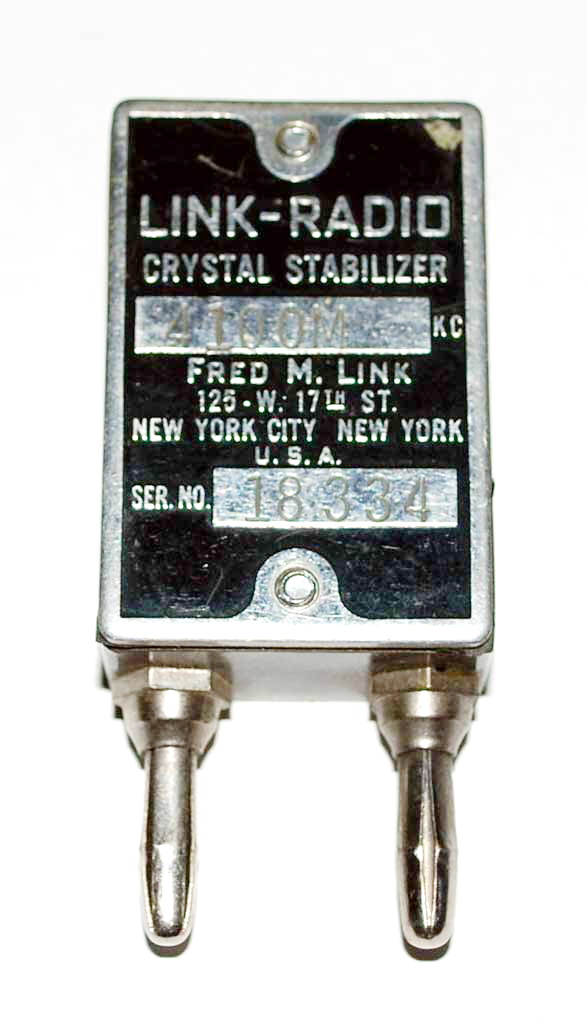

Вот очень редкий американский военный кварц на 4100 кГц компании Link Radio. Хотя довелось познакомиться с большим к-вом раций лендлиза и кварцев, прилагавшихся к ним, но такого ещё не видел! Хорошо видно, как устроен этот кварц.

Военные резонаторы союзников и Германии. Ed_10

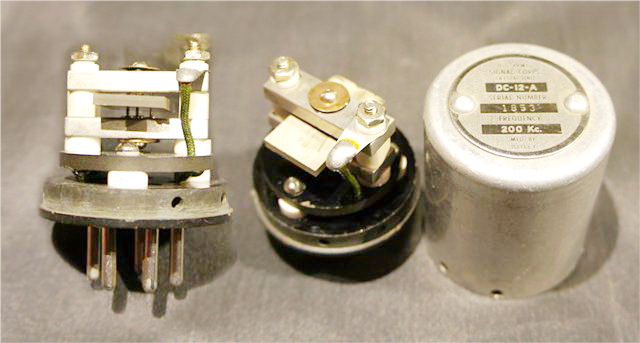

Американский НЧ кварц 200 кГц в специальном корпусе.

Военные резонаторы союзников и Германии. Aaz_eo10
Военные резонаторы союзников и Германии. Aaz_eo11

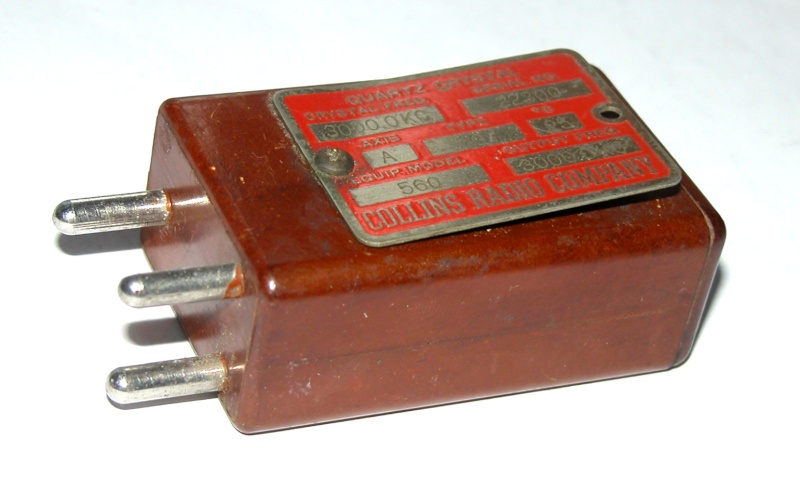

Кварц из системы 560 фирмы Коллинз. К сожалению, из систем лендлиза по Коллинзу ничего из 560 найдено не было, а вот позднее 560 была система просмотра ТВ на борту самолётов, причём, довольно современных. Может быть, кто-то знает больше, как этот античный кварц попал в Россию?

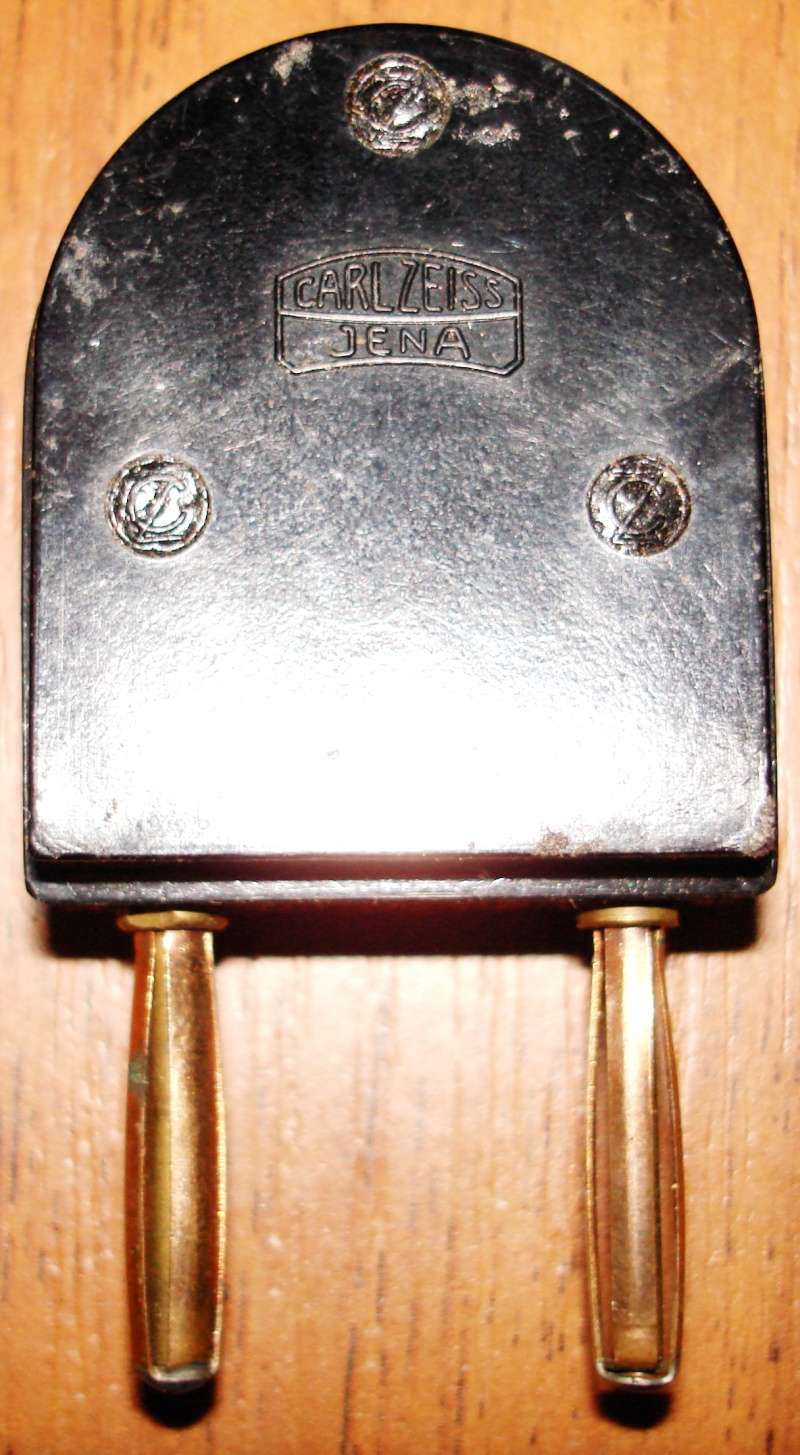

Какие же кварцы выпускали заводы гитлеровской Германии?
Порой очень интересные.

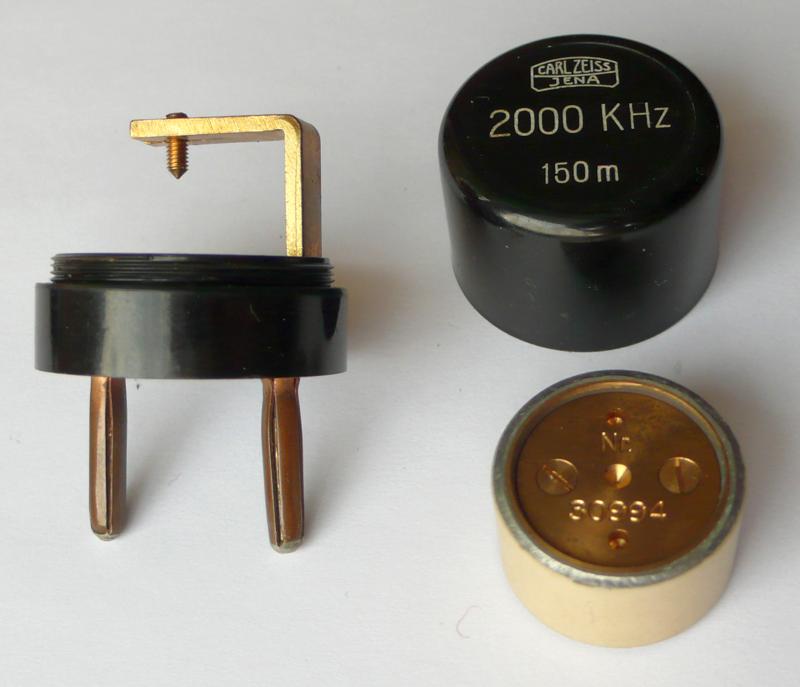

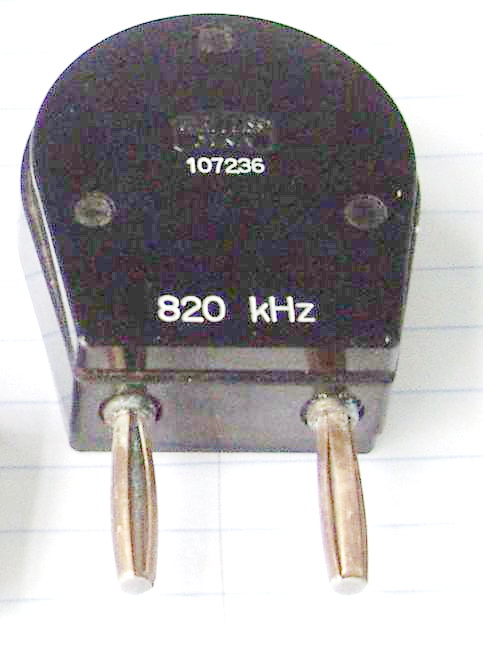

Военные резонаторы союзников и Германии. E_eii11
Военные резонаторы союзников и Германии. E_eii12
Военные резонаторы союзников и Германии. E_eii_10
Военные резонаторы союзников и Германии. E_eii_13
Дело в том, что Германия испытывала дефицит кварцевого сырья. Для кварцевых рудников нужны старые горы, типа Урала.
В Уральском горном музее Екатеринбурга можно увидеть выросшие за миллионы лет идеально правильные кварцевые кристаллы массой в сотни килограммов. На фото кристалл горного хрусталя высотой 170 см и массой 784 кг. По стоимости он эквивалентен золоту, так как из такой махины после точной пространственной ориентации алмазной пилой полностью вырезается необходимая оптическая заготовка весом 12 кГ для боевого противоракетного лазера мощностью 500 МВт.

Военные резонаторы союзников и Германии. Krista10
А в Германии Альпы - они сравнительно молодые. Поэтому хорошего кварцевого сырья, кристаллов там мало.

Военные резонаторы союзников и Германии. Oeeoi110
Военные резонаторы союзников и Германии. Oeeoi210
Военные резонаторы союзников и Германии. Oeeoi310
Военные резонаторы союзников и Германии. Eo_zea10
Поэтому немецкие инженеры создавали искусственные синтетические кварцы, а также делали синтетический бензин к концу войны.

Военные резонаторы союзников и Германии. Uaeiza10
Вот этот немецкий кварц очень похож на советские кварцы, применявшиеся в морских возбудителях мощных передатчиков:
ВТ-54, ВД-11 и т. д.
Военные резонаторы союзников и Германии. Oeeoi_10
Очень интересный вакуумный кварц гитлеровского вермахта. Частота 4687 кГц. Он мог работать в стойках морской связи.

Военные резонаторы союзников и Германии. Uzaiie10
Военные резонаторы союзников и Германии. Uzaiie11

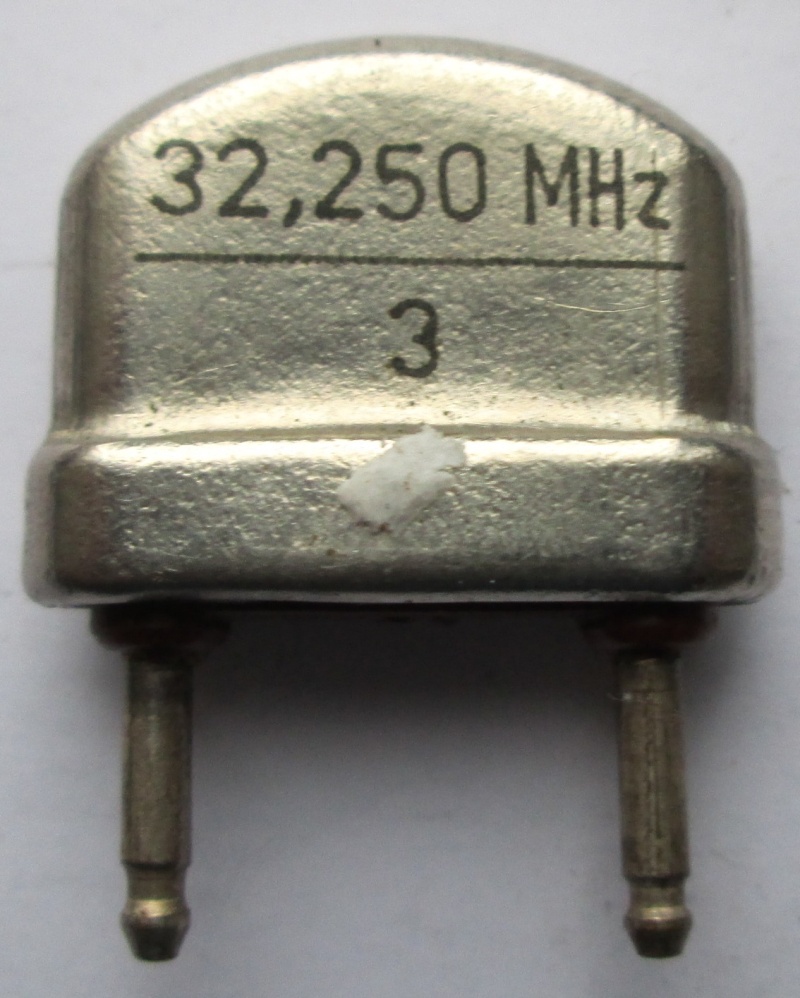

Кварцы из военного устройства вермахта.
Военные резонаторы союзников и Германии. Quartz20
Военные резонаторы союзников и Германии. Quartz21
Военные резонаторы союзников и Германии. Quartz22
Военные резонаторы союзников и Германии. Quartz23

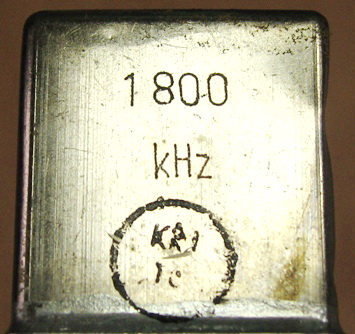

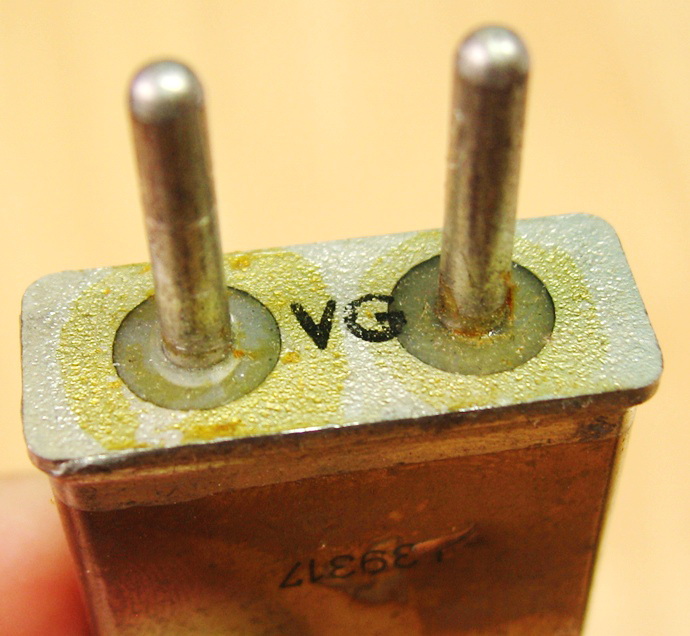

Вот ещё один таинственный иностранный кварц. Буквы торговой марки THK могут говорить об известной японской фирме, производящей подшипники качения и ещё много всяких изделий в сфере механики. Может быть, и кварцы тоже?

Военные резонаторы союзников и Германии. Izaia_10

Кварц из Англии.
Военные резонаторы союзников и Германии. Izae110
Маркировка.
Военные резонаторы союзников и Германии. Izae210
Внутреннее устройство.
