Эта маленькая рация стоит как бы на перепутье между специальными и войсковыми общего применения. То, что она традиционно цвета хаки, позволяет ее отнести к войсковым, однако, некоторые особенности позволяют отнести к специальным. Рация имеет питание 5 вольт, очень экономична, в конструкции использованы стержневые лампы, что говорит об устойчивости ее к ЭМИ при ядерных атаках, малые габариты, наличие вида работы БПЧ говорят о принадлежности к быстро передвигающимся, высокомобильным группам. Верно. Это рация фронтовой разведки ГРУ Генштаба. Конструкторы хорошо знали прославленный "Север", поэтому даже дизайн этой рации в чем-то напоминает дизайн "Северка". Их разделяет двадцать лет. Это его сын, но еще не внук. Производилась на Украине в Запорожье, завод «Радиоприбор», затем - п/я А-1405. "Партийная кличка" или код проекта - "Ваза".

Р-131 Aeaia_10

Станция весьма интересна тем, что конструкторы её (женский коллектив запорижских хохлушек!), имея в своём распоряжении крайне несовершенную и в принципе ненадёжную элементную базу - германиевые ВЧ транзисторы П403, германиевые переключающие транзисторы П210А и 214А, не очень линейные и очень шумные стержневые лампы, блестяще справились с трудной задачей создания сложнейшей и весьма компактной радиостанции с элементами будущей цифровой схемотехники (делители, умножители, селекторы гармоник), не говоря уже о балансных смесителях с минимальным количеством поражённых частот для обеспечения надёжного приема и передачи быстродействующей телеграфии ЧТ-250 в жестких погодных условиях от -50С до +50С, ядерных ударов, радиоактивного заражения местности и непрерывной работы на ходу.
В настоящее время производство военной продукции в Запорожье полностью разрушено, талантливые старушки-хохлушки на пенсии в 10 гривен, в некоторых ещё живых местах огромного завода выпускают кастрюли и брелки.
Прежний список продукции предприятия впечатляет:
Продукция: Лилия, Ястребок, Акация, Кипарис, Ландыш, Сирена, КУ-ЛС, радиостанции "Кедр", Р-350, "Ваза" Р-131.
Р-125МТ, Выстрел (Р-129), Выстрел-М (Р-130), Север-М, Лотос-В, Стрела, Булава, Чайка, Чайка-БМ, Алфавит, Алфавит-МТ, Кедр-М, Арка, Деймос, Деймос-Н, Сорока, Беркут, АФУ Сосна, Карпаты, Группировка, Руш, АМУ ФЛ-95МА Сосна, РПУ 15Э1049У, РПУ 15Э647, 15Э1046, Виза-2, Акватория, Белозор, Арбалет, Букет, Руш-2, Арбалет-КП, Звезда-А, Колчедан, Белозор-2, Кушетка-Б, Р-134, Баллада, ЮТ, Аргунь, Циркон, Зона-КВ, Арбалет-50К, Топаз, Бриза, Оса, Вызов, Лес-1С, Р163-50К, Р-163КП, Р27ЧМ, Р-134М-02, Волемот, АМУ С-300, 142Н, Прицел, Информация.
Радиостанции УКВ для ММФ, МРФ, МРХ: Корабль, Порт, Кама-П, Кама-С, Кама-Д, Кама-РБ, Рейд-1, Коралл, системы связи ИКМ-30С4, инкубатор Тари-150.



Р-131 131agf10

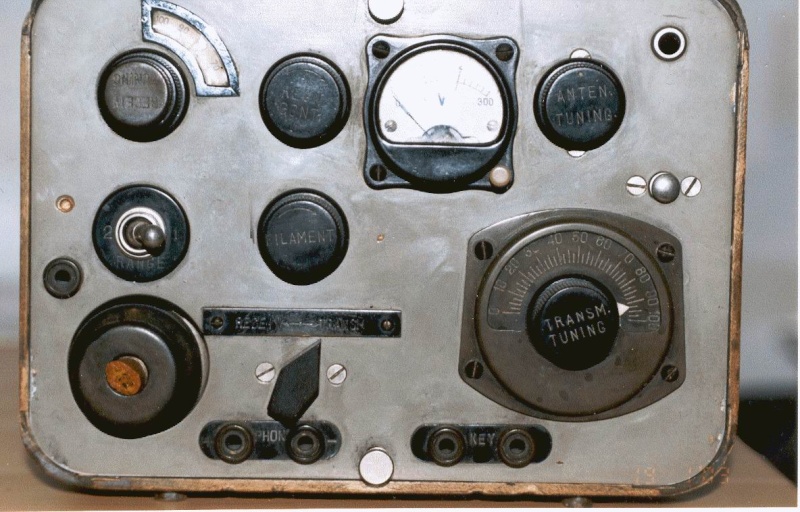

Р-131 Sever_10


Последний раз редактировалось: Admin (Чт Мар 22, 2018 7:01 pm), всего редактировалось 6 раз(а)
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 75
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз

Р-131 Empty Re: Р-131

Сообщение  ew1sw Чт Янв 05, 2012 4:34 am

Была такая р/с...
Правда досталась в полуразобранном виде и восстановить её было уже невозможно, т.к. отсутствовали ряд узлов и деталей.
Не знаю, почему у автора публикации вид этой р/с вызвал ассоциации с р/с Север ?
На мой взгляд - ничего и близко общего, разве что её назначение...

ew1sw

Сообщения : 4
Дата регистрации : 2011-10-02
Возраст : 79
Откуда : Minsk/Kazan

Вернуться к началу Перейти вниз

Р-131 Empty Ничего общего?

Сообщение  Admin Чт Янв 05, 2012 5:04 pm

Начнём с пропорций передней панели - кожуха. Соотношение сторон. Много ли вы видели военных раций с подобным соотношением?

То, что полуразобранная - не удивительно. В радиостанции было использовано много конденсаторов КМ, которые содержали некоторое к-во золота и серебра. Поэтому голодные прапора с кусачками десятками штук вандалили эти рации, кто - для выпивки, а кто - и для куска хлеба в ельцинской России. А уже потом предприимчивые скупщики-азеры в клубах азотной кислоты извлекали из растолчённых КМ-ок золото и серебро у себя в санузлах и ванных, не думая об ухудшении своего здоровья.


Последний раз редактировалось: Admin (Чт Мар 22, 2018 7:13 pm), всего редактировалось 1 раз(а)
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 75
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз

Р-131 Empty Re: Р-131

Сообщение  ew1sw Сб Янв 07, 2012 5:57 am

[quote="Admin"]
Начнём с пропорций передней панели - кожуха. Соотношение сторон
.
На этом "сходство" и заканчивается.
Самые идеальные пЛепорции - у кирпича... Smile
Для радиоаппаратуры - это далеко не главное и определяющее.
Много ли вы видели военных раций с подобным соотношением?
Видел много, но никогда об этом не задумывался.
Вот пришла в голову р/с Р-129 - такого же предназначения.

С Новым Годом и Рождеством ! santa

ew1sw

Сообщения : 4
Дата регистрации : 2011-10-02
Возраст : 79
Откуда : Minsk/Kazan

Вернуться к началу Перейти вниз

Р-131 Empty Это важно

Сообщение  Admin Сб Янв 07, 2012 3:58 pm

Пропорции важны, но важны больше, чтобы показать, что конструкторы "Севера" и Р-131 думали одинаково. Р-129 - абсолютно другая рация, по задумке - она ранцевая, в ней один из первых аналоговых синтезаторов минрадиопрома, коробка с большими претензиями, очень дорогая, тяжёлая и непутёвая. Не столько работает, сколько ремонтируется...

Р-131 R12911


Последний раз редактировалось: Admin (Чт Мар 22, 2018 7:04 pm), всего редактировалось 1 раз(а)
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 75
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз

Р-131 Empty АФУ ФЛ-95МА "Сосна"

Сообщение  Admin Вс Ноя 15, 2015 8:24 pm

Р-131 Yaiz_110

И вот такой прекрасный завод, производивший такие красивые вещи, эти недалёкие хохлы променяли на печеньки от Виктории Нуланд и кастрюли...
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 75
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз

Р-131 Empty Схемы принципиальные Р-131

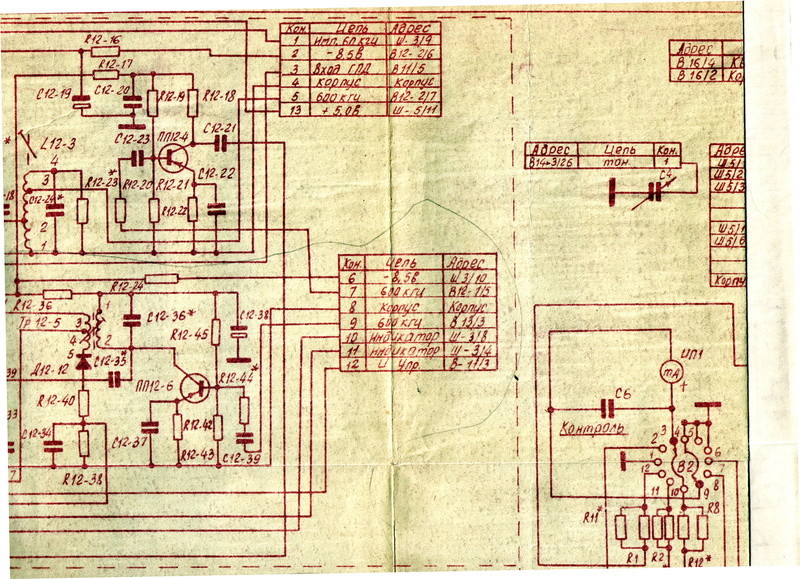

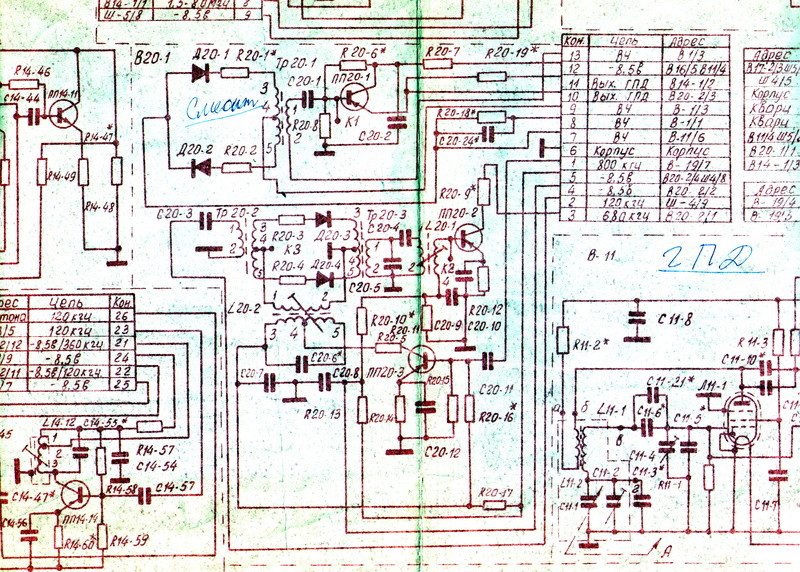

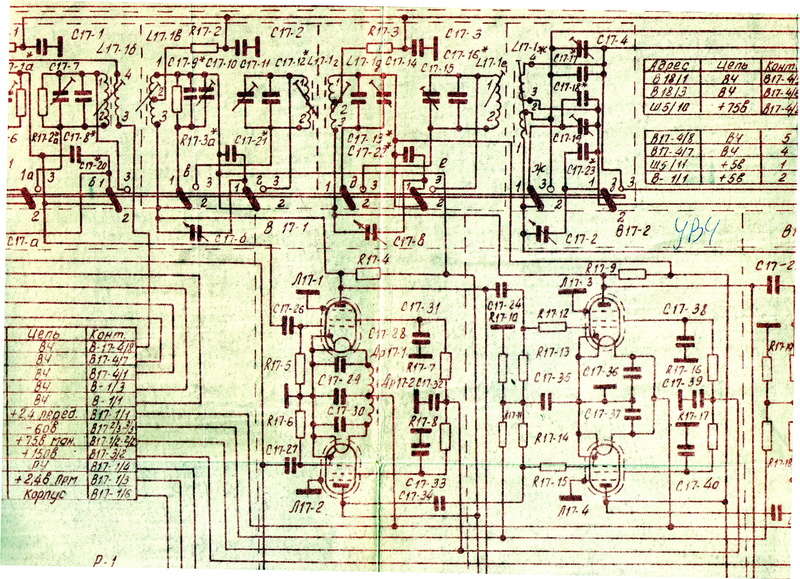

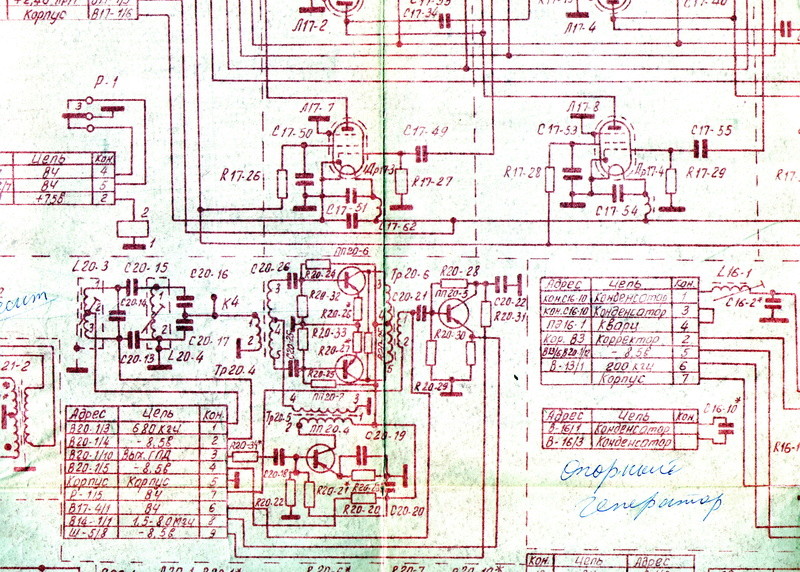

Сообщение  Admin Чт Мар 22, 2018 12:06 am
