Вакуумированные резонаторы в стеклянных корпусах.

Предыдущая тема Следующая тема Перейти вниз

Вакуумированные резонаторы в стеклянных корпусах.

Сообщение  Admin в Вс Ноя 01, 2015 4:33 pm

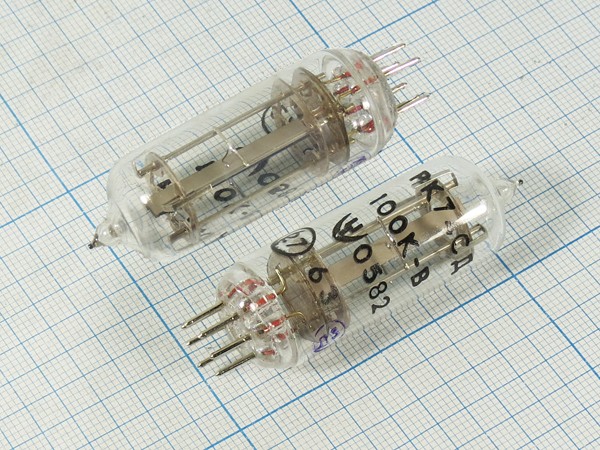

Наиблее часто применяемый и недорогой сверхминиатюрный резонатор К1 под типоразмеры "металлических" кварцев Б1 и М1.

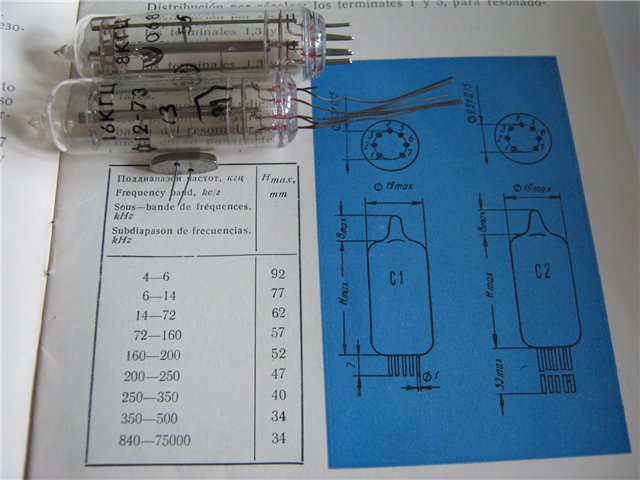

Очень низкочастотные кварцы, изготовленные на заводе Козицкого в Питере (в просторечии "Коза", нынче вряд ли кто даже на заводе знает что-либо о красном бомже и бандюге-комиссаре национал-предателя Ленина т. Козицком) предназначенные для работы в приборах и стойках дальней проводной связи В3-3 и подобных (так называемая "ВЧ-связь" Сталина в войну). Телефонный спектр 300-3000 Гц канализировался, как однополосный, один на другой, переносился в область 100-200 кГц и передавался по стальным или омеднённым (биметаллическим) проводам. Для создания сеток таких каналов и для их демодуляции были нужны опорники, балансные модуляторы, фильтры (из тех же кварцев, или индуктивно-емкостные), и демодуляторы обратно в звуковой спектр.
Чем больше брусок кварца, тем добротнее были подобные кристаллы. Как-то, ещё студентом, я завёл один такой кварц, завёлся он лишь в мультивибраторной схеме, частота была 8 кГц, это был слышимый ухом комариный писк. Жаль, что была зима и нельзя было, открыв окно, поэкспериментировать на настоящих комарах. Интересно, сдохли бы они все разом или же, наоборот, слетелись бы на зов кристалла?
После того, как я выключил питание мультика, кварц продолжал пищать по инерции ещё несколько минут, настолько высока была его добротность.

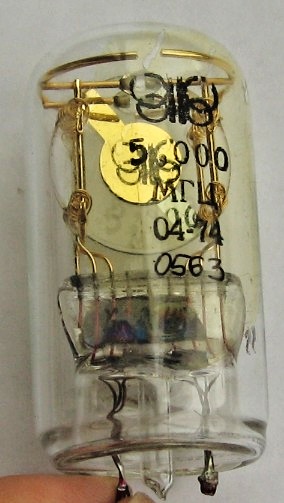

500-килогерцовый и очень добротный вакуумник в корпусе С1. Изготовлен на Морионе (нынешний кварцевый филиал Козы).
Мог применяться в высокостабильных опорниках однополосных радиотрактов передатчиков с формированием сигнала фильтровым методом ЭМФ на частоте 500 кГц. Интересен логотип Мориона - это еврейская магиндоида, то есть это был еврейский завод.
Видимо, по просьбе Израиля, впоследствии логотип был заменён на подобие колхозных вил.

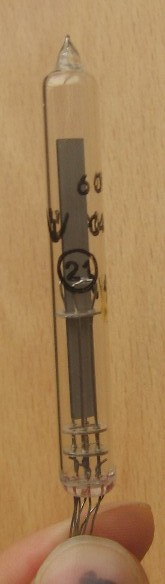

Калибровочные кварцы 100 кГц. Очень широко применялись в термостатированных калибраторах приёмников.
Изготовлены на Морионе - новый логотип - вилы.

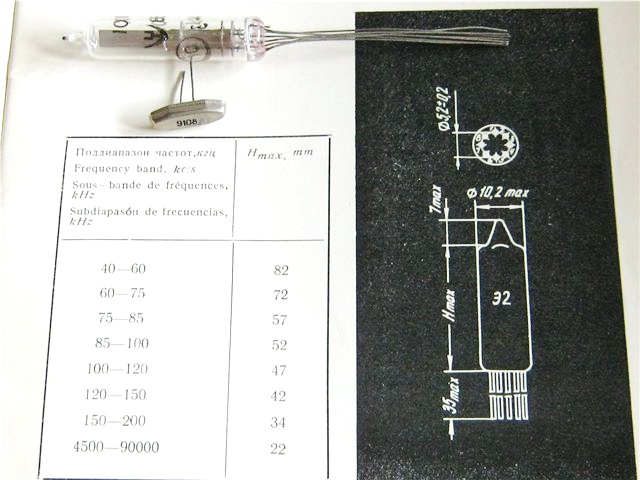

Миниатюрные вакуумники в корпусах Э2 с гибкими выводами, которые ещё приемлемо применять в любительских конструкциях ввиду небольших габаритов и удобства пайки.

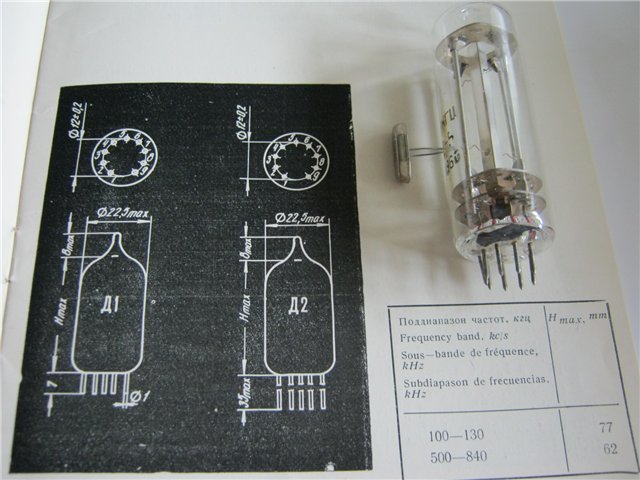

Кварцы в корпусах Ц2 наиболее дорогие и прецизионные. Тот резонатор, что слева, изготовлен на Омской "Козе",
а те, что справа - на Ленинабадском (Ходжентском) заводе "Алмос".

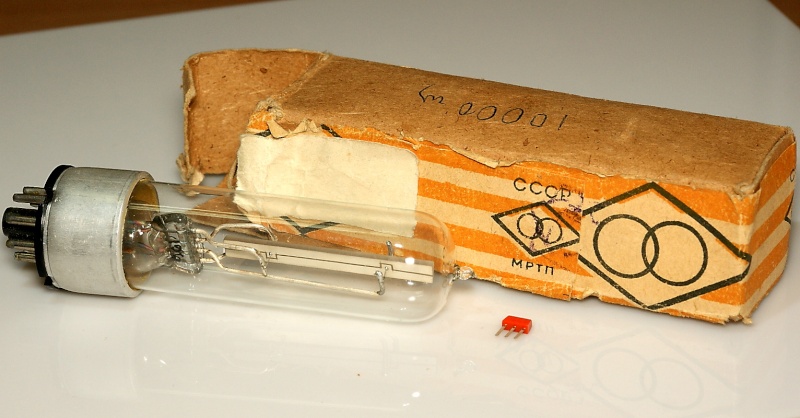

Кварц в корпусе Ц3.

" />
