Портфельные рации НКВД и МГБ СССР

Участников: 2

Перейти вниз

Портфельные рации НКВД и МГБ СССР Empty Портфельные рации НКВД и МГБ СССР

Сообщение  Admin Чт Июл 01, 2010 5:32 pm

При полном развале после политкатастрофы 1917 года и гражданской войны всего, что можно назвать точными технологическими производствами, радиопром был молодой отраслью РСФСР-СССР, не успевшей еще развиться в царское время. Ленину и Сталину из всего радиопрома были нужны, как ни странно, не боевые рации, не агентурные, а мощные радиоцентры и звукоусилители, то есть - орудие внешней и внутренней пропаганды для достижения мировой революции и рекрутирования пушечного мяса для этой цели. И они начали это развивать в Нижнем Новгороде (ЦВИРЛ, ныне приборостроительный з-д им. Фрунзе). Но и шпионов своих надо чем-то оснащать, причем быстро, а пехота и танки подождут. Дело щепетильное. Если самолет или танк можно было купить за рубежом за золотишко и камушки, награбленные у прежней цивилизации, то шпионскую рацию тебе никто и ни за какие деньги не продаст. Потому что это - оружие, и оружие секретное. Его можно взять лишь в бою, поймав реального шпиона. Но поимки империалистического шпиона, да еще вместе с неповрежденной рацией можно было ждать годами, если не десятилетиями. Если повезет! И вот рации все-таки начали делать. На привычного вида рации они были мало похожи. Их дизайн был унаследован от первых приемников, то есть это было коробчатое шасси-корпус, из которого торчали лампы.

Одними из первых были "Тензор" и "Набла".

Изготавливали эти рации, как правило, на очень засекреченных производствах, одним из которых был СпецНИИ НКВД в Кучино, Московской области (ФГКУ НИИ-1 ФСБ РФ "в/ч 35533"), который функционирует и сегодня. Одно время его возглавлял сын Л. П. Берии - Серго Берия. В таком же спецНИИ и служили многие заключенные инженеры, как описывает А. И. Солженицын в своем произведении "В круге первом". Не удивительно, что о них наши коллекционеры почти ничего не знают, так как не знают даже сами гебисты - кто знал, тех давно нет в живых, а историей никто не интересовался - отучали хорошо.
Портфельные рации НКВД и МГБ СССР Oaiaza10
Портфельные рации НКВД и МГБ СССР Aeaua_10
Портфельные рации НКВД и МГБ СССР Oaiaza10


Так, знаменитый черкасский коллекционер В. Г. Вотинов, фото из собрания которого здесь представлено фрагментом, позиционирует такую рацию, как "партизанскую". Весь остальной, очень обширный его музей (750 кв. м) по ценности - гораздо меньше одного винтика этой рации! Весьма возможно, что рация из разведфондов ПГУ попала на фронт и далее к партизанам. Но их не делали специально для партизанских отрядов. Сталин влип в войну, как кур в ощип, поэтому и бросил на фронт все, что у него было. Семья Вотиновых знала разведывательное дело хорошо.
Портфельные рации НКВД и МГБ СССР Ca_i12


Портфельные рации НКВД и МГБ СССР Tensor10

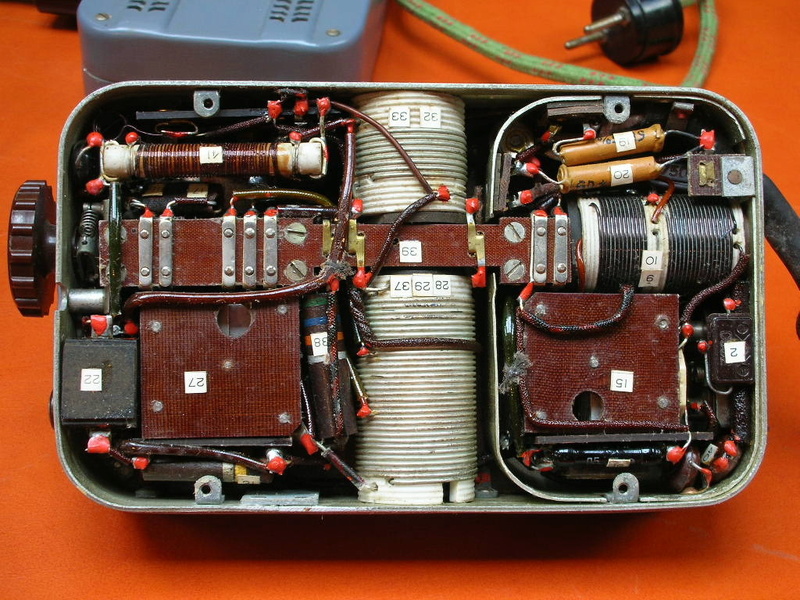

Портфельные рации НКВД и МГБ СССР Ezae110
Портфельные рации НКВД и МГБ СССР Ezae210
Портфельные рации НКВД и МГБ СССР Ezae310
Портфельные рации НКВД и МГБ СССР Ezae410
Портфельные рации НКВД и МГБ СССР Ezae510
Портфельные рации НКВД и МГБ СССР Ezae610

На этом снимке рация "Тензор" в военном музее США, штат Нью-Джерси. Отобрана у советского агента-нелегала.


Портфельные рации НКВД и МГБ СССР Donddu10

Рация В. Г. Вотинова, которую он определил, как "партизанская", но это ошибочное суждение.

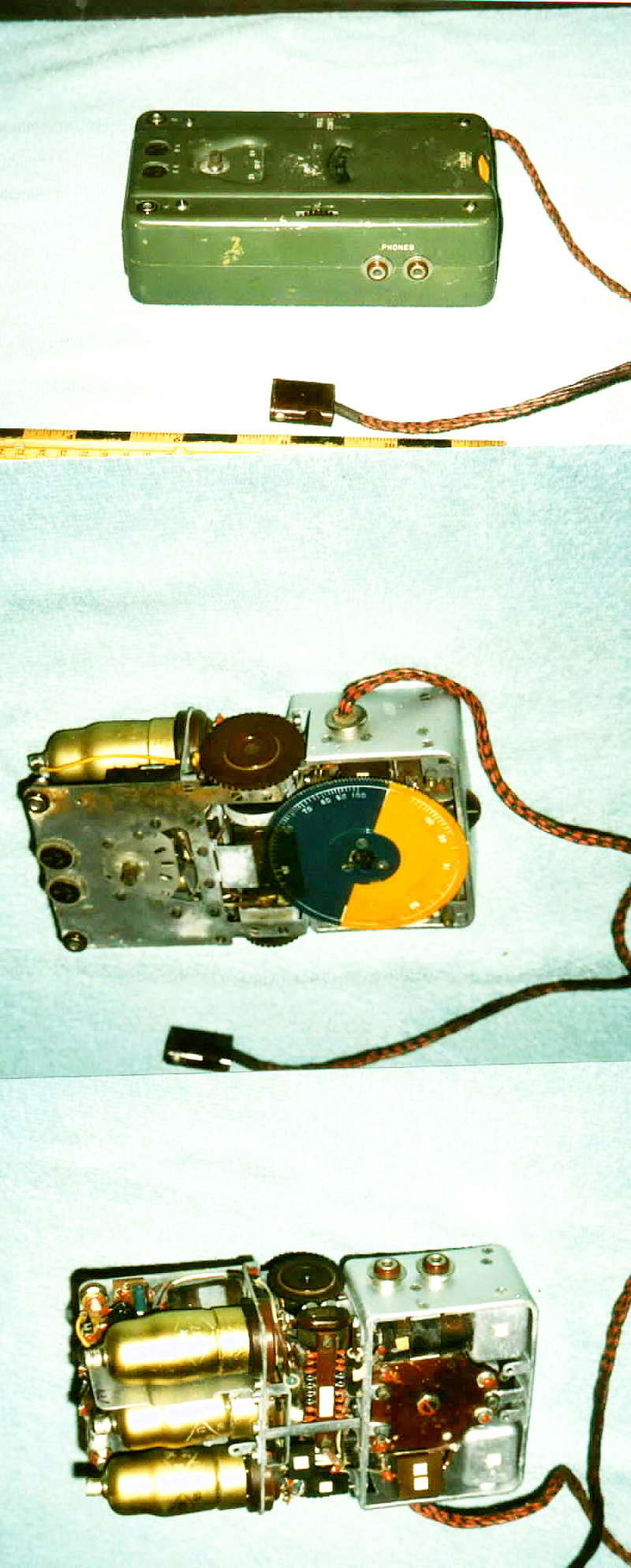

Портфельные рации НКВД и МГБ СССР Nabla_10
Портфельные рации НКВД и МГБ СССР Nabala10
Портфельные рации НКВД и МГБ СССР Nabla_11
Портфельные рации НКВД и МГБ СССР Nabla_12


Рация "Набла" НКВД. Найдена в г. Сортавала, Карелия.


Последний раз редактировалось: Admin (Чт Июн 03, 2021 2:44 am), всего редактировалось 16 раз(а)
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 74
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз

Портфельные рации НКВД и МГБ СССР Empty Портфельные рации НКВД и МГБ СССР

Сообщение  ew1sw Вт Фев 14, 2012 6:13 pm

Какие ТТД у р/с Тензор и Набла ?
Судя по числу ламп - что-то примитивное, типа Север...
Неужели на отобранной ФБР Р\С, нелегал работая на передачу "доставал" до Европы (уж, не говоря о СССР) ?

ew1sw

Сообщения : 4
Дата регистрации : 2011-10-02
Возраст : 78
Откуда : Minsk/Kazan

Вернуться к началу Перейти вниз

Портфельные рации НКВД и МГБ СССР Empty Re: Портфельные рации НКВД и МГБ СССР

Сообщение  Admin Вт Фев 14, 2012 6:18 pm

Схема где-то была у американских коллег, у меня нет. Но помню, что весьма примитивная конструкция, приемники даже не супергетеродины, а прямого усиления.
Я склонен полагать, что производство этих мыльниц было малосерийно-штучное, то есть, каждая последующая мыльница отличалась от предыдущей, и весьма заметно, так как их было мало, а сейчас вообще чудовищно редки (каждая подлежала строгому актированию после списания и комиссионному уничтожению на глазах комиссии!)
Так что те радиолюбители, кто спас эти изделия для истории, являются настоящими героями.

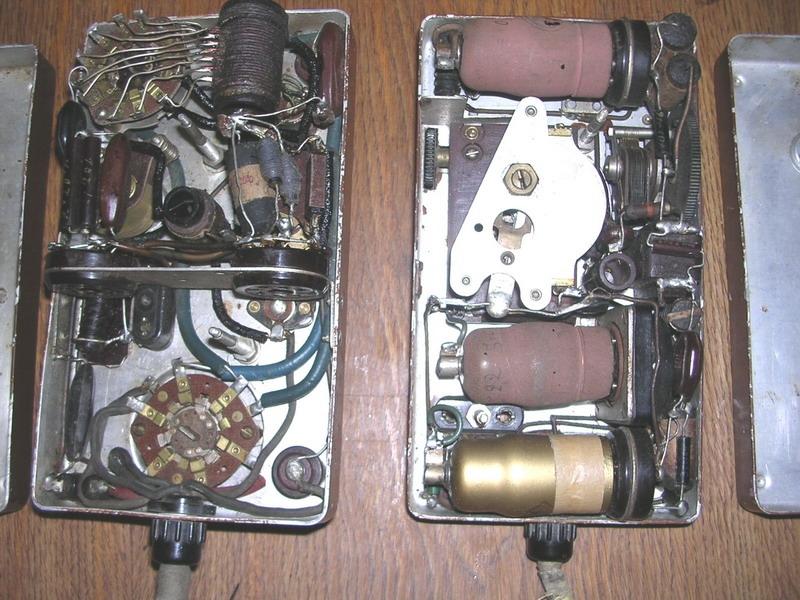

Портфельные рации НКВД и МГБ СССР Nabin10

Портфельные рации НКВД и МГБ СССР Nabla10

Портфельные рации НКВД и МГБ СССР Nablat10

Портфельные рации НКВД и МГБ СССР Ca_i11


Последний раз редактировалось: Admin (Ср Фев 26, 2020 2:05 am), всего редактировалось 2 раз(а)
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 74
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз

Портфельные рации НКВД и МГБ СССР Empty Re: Портфельные рации НКВД и МГБ СССР

Сообщение  ew1sw Ср Фев 15, 2012 12:27 am

Р/с, которая выполнена на малгабах, имеет, если не ошибаюсь, второе название - Белка ?
Вторая р/с (Тензор) - на сетевых лампах (узнаваема, любимая когда-то, 6L6).
Использование сетевых ламп, на мое разумение, значительно снижает тактические возможности этой р/с.
Вы не ответили на мой "наивный" вопрос о реальности прямой радиосвязи на этой р/с из USA.

ew1sw

Сообщения : 4
Дата регистрации : 2011-10-02
Возраст : 78
Откуда : Minsk/Kazan

Вернуться к началу Перейти вниз

Портфельные рации НКВД и МГБ СССР Empty Re: Портфельные рации НКВД и МГБ СССР

Сообщение  Admin Ср Фев 15, 2012 1:13 am

Белка, выпускаемая Ташкентским РЗ, была такой:

Портфельные рации НКВД и МГБ СССР Belka10

У неё было несколько модификаций, в том числе одна фронтовая для VIP, это Белка ТУД-4. Она есть в музее ВМАИВС-ВИМ в СПб.

Портфельные рации НКВД и МГБ СССР Belkaq10


Что касается сверхдальней связи отражённой волной с многоскачковым отражением, то я не в курсе, применяли ли её операторы НКВД. Скорее всего, нет - из-за очень малой прогнозируемой надёжности. Ведь это не любительская радиосвязь, где что-то может и не получиться.

Думаю, что вся связь, рассчитанная на серьезную передачу данных, была либо прямой волной на 200-400 км, либо рассчитанная на односкачковое ионосферное отражение. То есть, имелись пункты переприёма.
Admin
Admin
Admin

Сообщения : 61
Дата регистрации : 2009-03-07
Возраст : 74
Откуда : Архангельск

https://ua1osm.forum2x2.ru

Вернуться к началу Перейти вниз
