Кварцы в металлических корпусах Б1-Б3, М1-М3 Empty Кварцы в металлических корпусах Б1-Б3, М1-М3

Сообщение  Admin в Вт Сен 29, 2015 2:23 am

Наиболее распространённые резонаторы в распоряжении радиолюбителей. В связи с массовым внедрением многопетлевых синтезаторов старые были списаны, и уже в поздние годы совка, когда хватка КГБ СССР на горле радиолюбителя ослабла, многое доставалось нашему брату или за так, или в крайнем случае - за бутылку водки, поставленную прапору, чтобы он не зарывал в землю бульдозером очередную машину, гружённую военным металлоломом.


Кварцы в металлических корпусах Б1-Б3, М1-М3 Crysta10

Логотипы:
Кварцы в металлических корпусах Б1-Б3, М1-М3 A11
Это завод Козицкого, основное производство. В большинстве можно увидеть на вакуумированных резонаторах.
Сейчас производство передано на отдельный завод "Морион".
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oezia10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oeza_o11

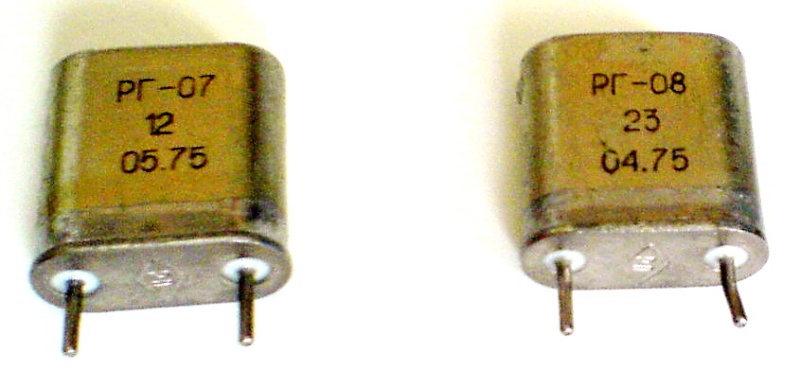

Это кварц Рязанского завода.

Кварцы в металлических корпусах Б1-Б3, М1-М3 A211
Это логотип Омского приборостроительного завода им. Козицкого. Военный клон эвакуированного из Ленинграда
основного производства.
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo_1_o11Кварцы в металлических корпусах Б1-Б3, М1-М3 O_eiea10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oaia_e10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oaia_e11

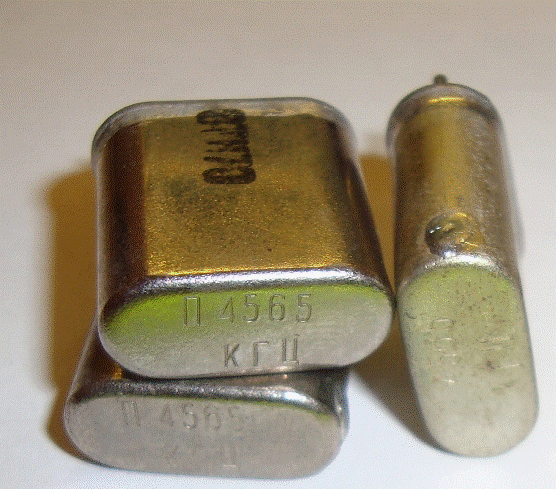

Резонатор на 1 МГц в корпусе Б1 завода "Метеор" г. Волжский с 1988 по 1993 годы. Более ранняя эмблема - буквы РП в ромбике.

Кварцы в металлических корпусах Б1-Б3, М1-М3 Eoa_ei10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eoa_ee11
Кварцы в металлических корпусах Б1-Б3, М1-М3 Adazae10
Завод "Моспьезо"
Кварцы в металлических корпусах Б1-Б3, М1-М3 Y__aea11
Кварцы в металлических корпусах Б1-Б3, М1-М3 B1d51510
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oaia_e11

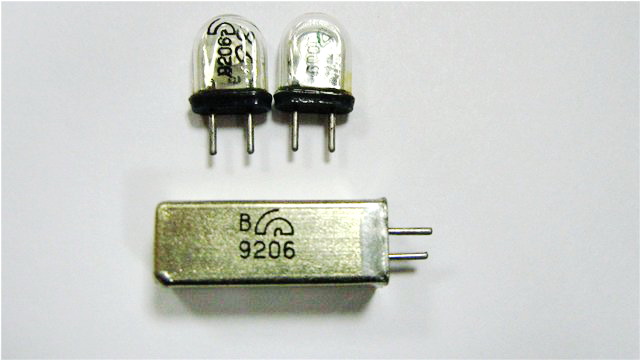

Кварцы завода "Метеор" г. Волжский 1988-1993 г. в прямоугольных модульных корпусах.

Кварцы в металлических корпусах Б1-Б3, М1-М3 Adaza_10

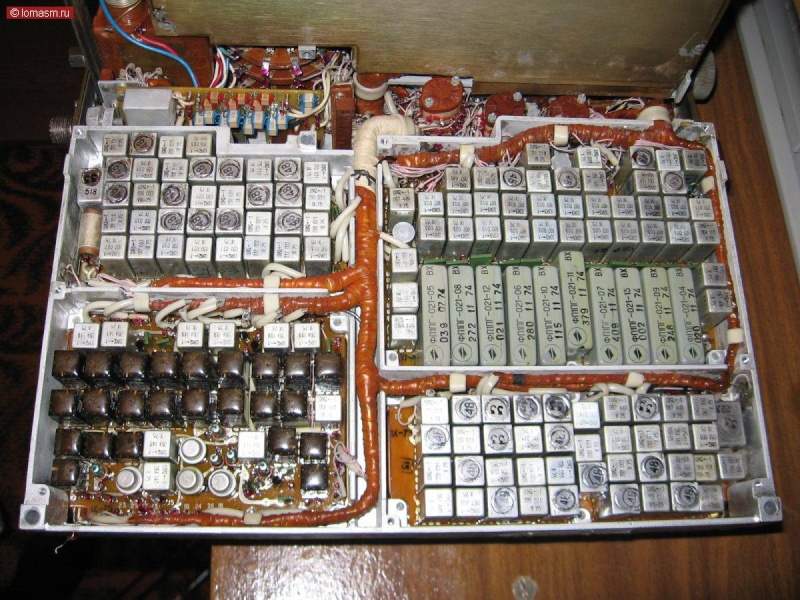

Вот для примера вид подобного монтажа (увеличенная трёхмерность, но он себя не оправдал). Пьезофильтры завода "Моспьезо".
Кварцы в металлических корпусах Б1-Б3, М1-М3 Y__aea11


Кварцы в металлических корпусах Б1-Б3, М1-М3 Aedi_i10

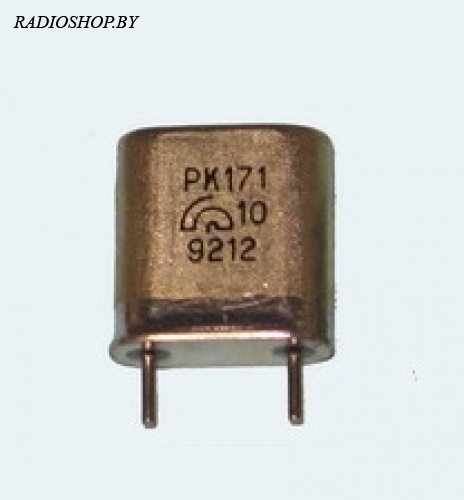

Корпус Б1 - штырьки для вставления в панельку.
Кварцы в металлических корпусах Б1-Б3, М1-М3 Aedi_i11
Корпус Б3 - для пайки без панельки.
И был ещё редкий корпус Б2 - с удлинёнными мягкими ленточными выводами большей длины, для пайки.

Кварцы в металлических корпусах Б1-Б3, М1-М3 Z_a10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oduze_11
Кварцы в металлических корпусах Б1-Б3, М1-М3 Oduze_12

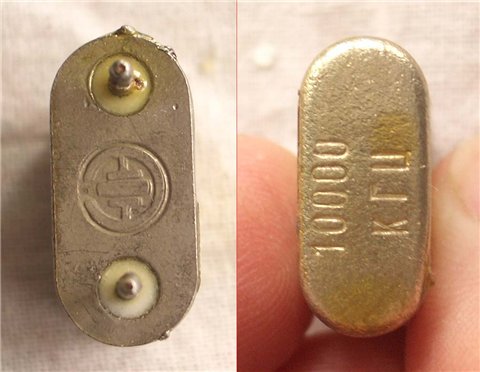

Логотип предприятия "ЭлТО". Бывшее Душанбинское НИИ "Фонон".

Кварцы в металлических корпусах Б1-Б3, М1-М3 I1-i3_10

Внутреннее устройство высокочастотных кварцев Б1-Б3.
Кварцы в металлических корпусах Б1-Б3, М1-М3 Aedi_i12
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo_i1_10
Кварцы в металлических корпусах Б1-Б3, М1-М3 _eo_i110

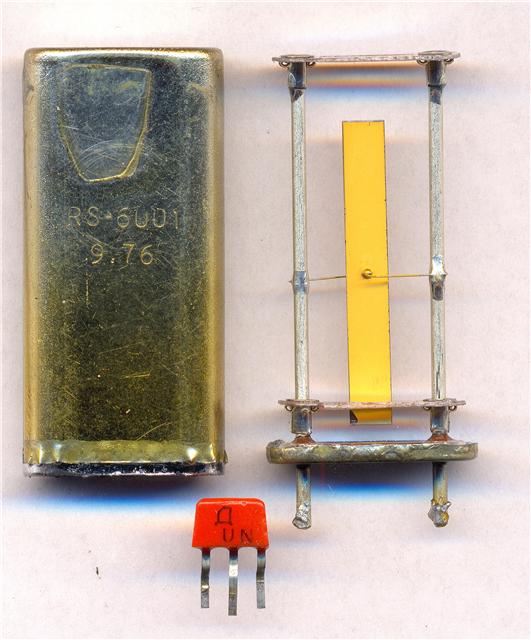

Низкочастотные кварцы в таких корпусах имели увеличенный в высоту кожух.


Кварцы в металлических корпусах Б1-Б3, М1-М3 Eoa_112

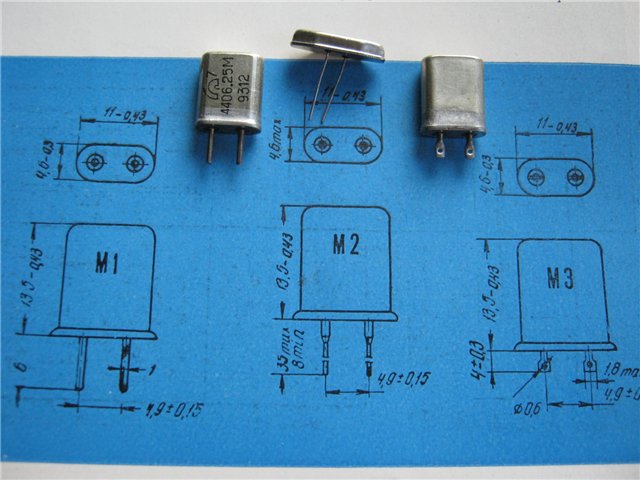

Кварцы в миниатюрных корпусах М1-М3. В основном, это кварцы завода "Метеор" в г. Волжский.
Кварцы в металлических корпусах Б1-Б3, М1-М3 Aedi_110

Кварцы в металлических корпусах Б1-Б3, М1-М3 690d2d10
Вот кварц М2, выпущенный на "Морионе". Редкий экземпляр.

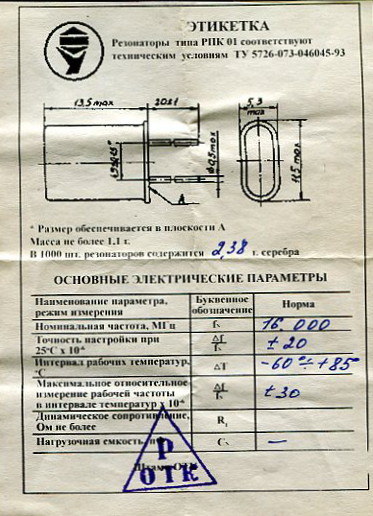

Кварцы в металлических корпусах Б1-Б3, М1-М3 Ouu_ia10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Ieizea10
ВНИИ СИМС, когда-то было в г. Александров. http://grani.ru/users/samodurov/entries/198619.html

Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo_-5910

Кварц в корпусе Б1 с шифром частоты, выпущенный п/я М-5936.

Кварцы в металлических корпусах Б1-Б3, М1-М3 04cc8710
Кварцы в металлических корпусах Б1-Б3, М1-М3 373f0010
Кварцы в металлических корпусах Б1-Б3, М1-М3 184f0010
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo__11
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo_eie10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo_110
Кварцы в металлических корпусах Б1-Б3, М1-М3 Eo_210
Кварцы в металлических корпусах Б1-Б3, М1-М3 Iiaz10
Кварцы в металлических корпусах Б1-Б3, М1-М3 Iiaz110

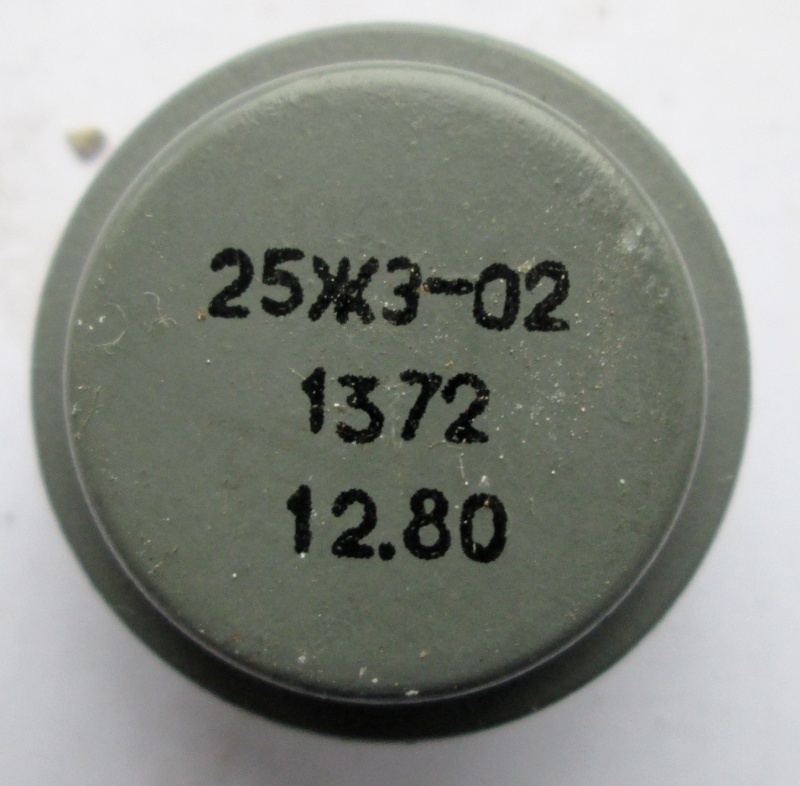

Кварцы в металлических корпусах, разработанных для транзисторов.

Кварцы в металлических корпусах Б1-Б3, М1-М3 Ei110
Кварцы в металлических корпусах Б1-Б3, М1-М3 Ei210
Кварцы в металлических корпусах Б1-Б3, М1-М3 Ei310
Кварцы в металлических корпусах Б1-Б3, М1-М3 Ei410
Кварцы в металлических корпусах Б1-Б3, М1-М3 Ei510
Кварцы в металлических экранах, предназначенные для частой замены, вероятно, в каком-либо возбудителе передатчика.
Пока непонятно, откуда.

Кварцы в металлических корпусах Б1-Б3, М1-М3 Quartz24
Кварцы в металлических корпусах Б1-Б3, М1-М3 Quartz25
Кварцы в металлических корпусах Б1-Б3, М1-М3 Quartz26
Интересный советский достаточно высокочастотный кварц. База штырьков такая же, как и у пластмассовых кварцев П1. Однако, имеется металлический экран. Своего рода переходная модель между корпусом П1 и Б1.
1958 год выпуска говорит о его возможном ракетно-космическом назначении.
